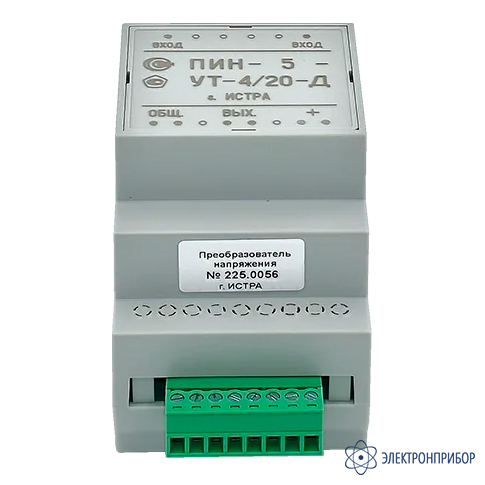

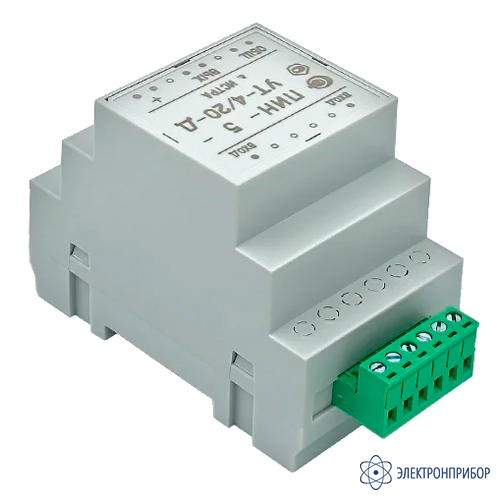

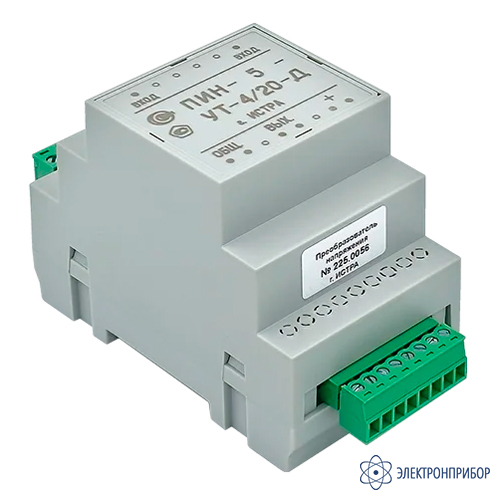

ПИН-_-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения
Код товара: 75873-
-
Гарантия
2 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
75210-19 до 03.06.2029
Сертификаты
Назначение преобразователя измерительного постоянного и переменного напряжения ПИН-_-УТ-4/20-Д:
Преобразователи измерительные напряжения ПИН-УТ предназначены для преобразования напряжения постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода. ПИН-_-УТ-4/20-Д – преобразуют среднеквадратичное значение напряжения постоянного и переменного ток в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА», используя специализированные способы гальванической изоляции.
Монтаж преобразователя осуществляется на DIN-рейку
По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур.
Область применения преобразователя измерительного постоянного и переменного напряжения ПИН-_-УТ-4/20-Д:
Преобразователи ПИН-УТ предназначены для работы в составе измерительных и управляющих систем
По условиям эксплуатации преобразователи соответствуют группе 3 по ГОСТ 22261-94 с расширенным температурным с диапазоном рабочих температур и влажности до 90 % при 25°C. Все преобразователи используют внешние источники питания.
Основные преимущества преобразователя измерительного постоянного и переменного напряжения ПИН-_-УТ-4/20-Д:
- гальваническая развязка силовых цепей и цепей контроля;
- высокая точность измерения;
- возможность монтажа на DIN-рейку;
- минимальные габариты.
Варианты исполнения преобразователя измерительного постоянного и переменного напряжения ПИН-_-УТ-4/20-Д:
Измерительные преобразователи ПИН-_-УТ-4/20-Д выпускаются с разным диапазоном измеряемых напряжений:
- ПИН-0,1-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...0,1 В;
- ПИН-0,2-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...0,2 В;
- ПИН-0,5-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...0,5 В;
- ПИН-1-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...1 В;
- ПИН-2-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...2 В;
- ПИН-5-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...5 В;
- ПИН-10-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...10 В;
- ПИН-20-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...20 В;
- ПИН-30-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...30 В.
- ПИН-50-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...50 В;
- ПИН-100-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...100 В;
- ПИН-200-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...200 В;
- ПИН-300-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...300 В;
- ПИН-400-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...400 В;
- ПИН-500-УТ-4/20-Д — преобразователь измерительный постоянного и переменного напряжения 0...500 В.
-
-
Технические характеристики преобразователя измерительного постоянного и переменного напряжения ПИН-_-УТ-4/20-Д:
Параметр Значение ПИН-0,1-УТ-4/20-Д ПИН-0,2-УТ-4/20-Д ПИН-0,5-УТ-4/20-Д ПИН-1-УТ-4/20-Д ПИН-2-УТ-4/20-Д ПИН-5-УТ-4/20-Д ПИН-10-УТ-4/20-Д Диапазон измеряемых напряжений, В 0...20 0...30 0...50 0...100 0...200 0...300 0...400 Диапазон рабочих температур,°С * -40...+70 Выходной сигнал датчика (номинал), мА 4/20 Основная приведенная погрешность, не более, % 0,5 Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 3 Напряжение питания, В 10 … 36 Габаритные размеры (ДxШxВ), мм 95x54x65 Масса, г 150 Параметр Значение ПИН-20-УТ-4/20-Д ПИН-30-УТ-4/20-Д ПИН-50-УТ-4/20-Д ПИН-100-УТ-4/20-Д ПИН-200-УТ-4/20-Д ПИН-300-УТ-4/20-Д ПИН-400-УТ-4/20-Д ПИН-500-УТ-4/20-Д Диапазон измеряемых напряжений, В 0...20 0...30 0...50 0...100 0...200 0...300 0...400 0...500 Диапазон рабочих температур,°С * -40...+70 Выходной сигнал датчика (номинал), мА 4/20 Основная приведенная погрешность, не более, % 0,5 Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 3 Напряжение питания, В 10 … 36 Габаритные размеры (ДxШxВ), мм 95x54x65 Масса, г 150 Примечание:
По требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур. -
Комплект поставки ПИН-_-УТ-4/20-Д
№ Наименование Количество 1 Преобразователь измерительный постоянного и переменного напряжения ПИН-_-УТ-4/20-Д в выбранном исполнении 1 2 Паспорт 1 3 Руководство по эксплуатации 1 4 Упаковочная тара 1 -
Модификации ПИН-_-УТ-4/20-Д
-
Файлы для ПИН-_-УТ-4/20-Д
