Преобразователи измерительные

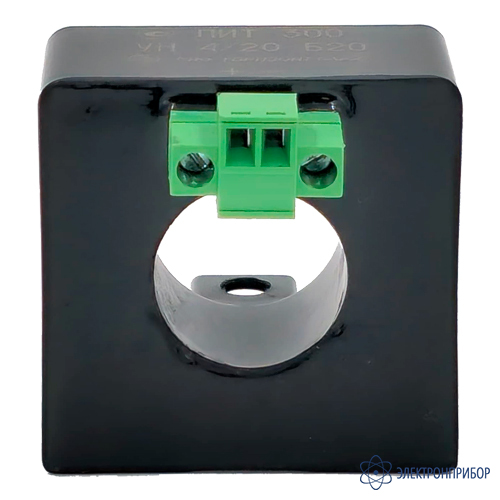

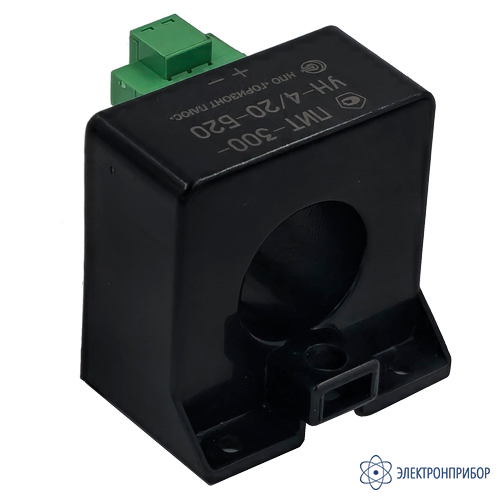

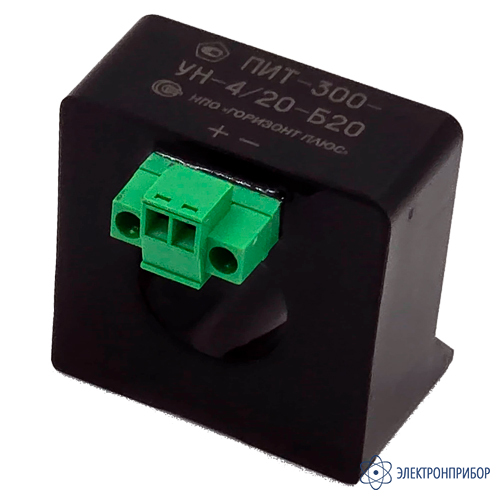

ПИТ-20-УН-4/20-Б20 — преобразователь измерительный постоянного и переменного тока

Код товара: 76023
  • 74910-19
    Является модификацией ПИТ-_-УН-4/20-Б20

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      74910-19 до 29.04.2029

    Сертификаты

    Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УН-4/20-Б20:

    Преобразователи силы тока измерительные ПИТ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода:

    • ПИТ-_-УН-4/20-Б20 – преобразуют среднеквадратичное значение силы постоянного и переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА»;

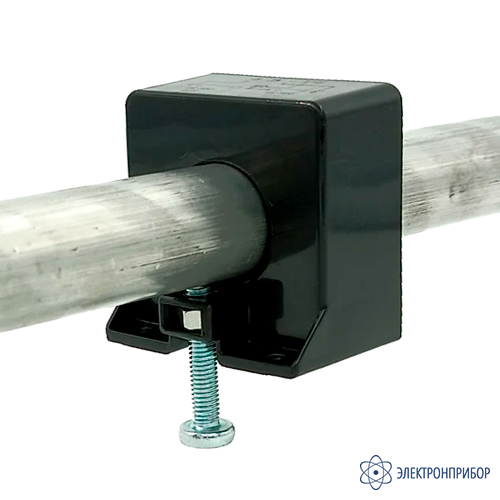

    Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

    Преобразователи ПИТ-У предназначены для работы в составе измерительных и управляющих систем.

    Варианты исполнения преобразователя измерительного постоянного и переменного тока ПИТ-_-УН-4/20-Б20:

    Измерительные преобразователи ПИТ-_-УН-4/20-Б20​ выпускаются с разным диапазоном измеряемых токов:

    • ПИТ-20-УН-4/20-Б20 – преобразователь измерительный постоянного и переменного тока 0...20 А;
    • ПИТ-50-УН-4/20-Б20 – преобразователь измерительный постоянного и переменного тока 0...50 А;
    • ПИТ-100-УН-4/20-Б20​ – преобразователь измерительный постоянного и переменного тока 0...100 А;
    • ПИТ-150-УН-4/20-Б20 – преобразователь измерительный постоянного и переменного тока 0...150 А;
    • ПИТ-200-УН-4/20-Б20​ – преобразователь измерительный постоянного и переменного тока 0...200 А;
    • ПИТ-300-УН-4/20-Б20​ – преобразователь измерительный постоянного и переменного тока 0...300 А;
    • ПИТ-400-УН-4/20-Б20 – преобразователь измерительный постоянного и переменного тока 0...400 А.

    По требованию заказчика возможно:

    • изготовление датчиков с расширенным диапазоном рабочих температур;
    • изготовление датчиков с однополярным питанием.

  • Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-20-УН-4/20-Б20:

    Параметр Значение
    ПИТ-20-УН-4/20-Б20 ПИТ-50-УН-4/20-Б20 ПИТ-100-УН-4/20-Б20 ПИТ-150-УН-4/20-Б20 ПИТ-200-УН-4/20-Б20 ПИТ-300-УН-4/20-Б20 ПИТ-400-УН-4/20-Б20
    Диапазон измеряемых токов, А 0...20 0...50 0...100 0...150 0...200 0...300 400
    Напряжение питания, В * от 10 до 36
    Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В 6000
    Предел допускаемой основной приведенной погрешности преобразования силы тока, %, не более ±3,0
    Предел допускаемой дополнительной приведенной погрешности преобразования силы тока в рабочем диапазоне температур для температурной группы, %, не более:
    группа А
    группа В
    группа С

    ± 1,5
    ± 2,0
    ± 2,5
    Диаметр отверстия подтоковую шину, мм 20
    Габаритные размеры, не более, мм 44х44х34
    Масса, не более, г 200
    Нормальные условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    - атмосферное давление, кПа (мм.рт.ст.)
    20±5
    30-80
    86-106 (650 - 800)
    Рабочие условия применения:
    - температура окружающего воздуха, °C:
    температурная группа А
    температурная группа В
    температурная группа С
    - относительная влажность воздуха, %
    - атмосферное давление, кПа (мм.рт.ст.)
    от 0 до +70
    от -10 до +70
    от -40 до +70
    90 % при + 25 °C
    86-106 (650-800)

    Примечание:
    * по согласованию с разработчиком, допускается питание преобразователей отоднополярного источника.

  • Комплект поставки ПИТ-20-УН-4/20-Б20

    № Наименование Количество
    1 Преобразователь измерительный постоянного и переменного тока ПИТ-20-УН-4/20-Б20 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
