Преобразователи измерительные

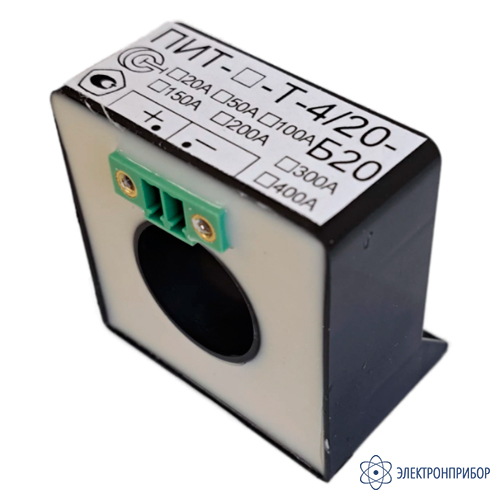

ПИТ-_-Т-4/20-Б20 — преобразователь измерительный переменного тока

Код товара: 76050
  • 74910-19
    9 вариантов исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      74910-19 до 29.04.2029

    Сертификаты

    Назначение преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б20:

    Измерительный преобразователь ПИТ-_-Т-4/20-Б20 предназначен для бесконтактного измерения переменных токов без разрыва цепи.

    ПИТ-_-Т-4/20-Б20 преобразует среднеквадратичное значение силы переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА».

    Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

    Варианты исполнения преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б20:

    Преобразователи измерительные ПИТ-_-Т-4/20-Б20​ предназначены для измерения только переменного тока:

    • ПИТ-5-Т-4/20-Б20 — преобразователь измерительный переменного тока 0...5 А;
    • ПИТ-10-Т-4/20-Б20 — преобразователь измерительный переменного тока 0...10 А;
    • ПИТ-20-Т-4/20-Б20 — преобразователь измерительный переменного тока 0...20 А;
    • ПИТ-50-Т-4/20-Б20 — преобразователь измерительный переменного тока 0...50 А;
    • ПИТ-100-Т-4/20-Б20 — преобразователь измерительный переменного тока 0...100 А;
    • ПИТ-150-Т-4/20-Б20 — преобразователь измерительный переменного тока 0...150 А;
    • ПИТ-200-Т-4/20-Б20 — преобразователь измерительный переменного тока 0...200 А;
    • ПИТ-300-Т-4/20-Б20 — преобразователь измерительный переменного тока 0...300 А;
    • ПИТ-400-Т-4/20-Б20 — преобразователь измерительный переменного тока 0...400 А.

  • Технические характеристики преобразователя измерительного переменного тока ПИТ-_-Т-4/20-Б20:

    Параметр Значение
    Диапазон измеряемых токов, А 5, 10, 20, 50, 100, 150, 200, 300, 400
    Напряжение питания, В от 10 до 36
    Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В 6000
    Предел допускаемой основной приведенной погрешности преобразования силы тока, %, не более ±0,5
    Предел допускаемой дополнительной приведенной погрешности преобразования силы тока в рабочем диапазоне температур для температурной группы, %, не более:
    группа А
    группа В
    группа С

    ±0,3
    ±0,4
    ±0,5
    Диаметр отверстия подтоковую шину, мм 20
    Габаритные размеры, не более, мм 44х44х34
    Масса, не более, кг 0,2
    Нормальные условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    - атмосферное давление, кПа (мм.рт.ст.)
    20±5
    30-80
    86-106 (650 - 800)
    Рабочие условия применения:
    - температура окружающего воздуха, °C:
    температурная группа А
    температурная группа В
    температурная группа С
    - относительная влажность воздуха, %
    - атмосферное давление, кПа (мм.рт.ст.)
    от 0 до +70
    от -10 до +70
    от -40 до +70
    90 % при + 25 °C
    86-106 (650-800)

  • Комплект поставки ПИТ-_-Т-4/20-Б20

    № Наименование Количество
    1 Преобразователь измерительный переменного тока ПИТ-_-Т-4/20-Б20 в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
