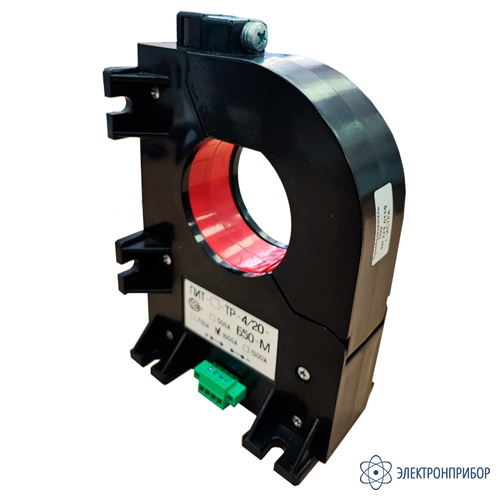

ПИТ-_-ТР-4/20-Б50-М — разъемный измерительный преобразователь переменного тока

Код товара: 76130
  • 74910-19
    3 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      74910-19 до 29.04.2029

    Сертификаты

    Назначение разъемного измерительного преобразователя переменного тока ПИТ-_-ТР-4/20-Б50-М:

    Разъемные измерительные преобразователи тока ПИТ-_-ТР-4/20-Б50-М предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 500 А до 1000 А. Преобразователь состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

    Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

    Литера «Р» означает, что корпус преобразователя разъемный и позволяет монтировать его без демонтажа токопровода.

    Варианты исполнения разъемного измерительного преобразователя переменного тока ПИТ-_-ТР-4/20-Б50-М:

    Измерительные преобразователи серии ПИТ-_-ТР-4/20-Б50-М выпускаются с разным диапазоном измеряемых токов:

    • ПИТ-500-ТР-4/20-Б50-М — разъемный измерительный преобразователь переменного тока 0...500 А;
    • ПИТ-750-ТР-4/20-Б50-М — разъемный измерительный преобразователь переменного тока 0...750 А;
    • ПИТ-1000-ТР-4/20-Б50-М — разъемный измерительный преобразователь переменного тока 0...1000 А.

    По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур.

    Основные преимущества разъемного измерительного преобразователя переменного тока ПИТ-_-ТР-4/20-Б50-М:

    • гальваническая развязка;
    • возможность монтажа на токовую шину без остановки производства.

  • Технические характеристики разъемного измерительного преобразователя переменного тока ПИТ-_-ТР-4/20-Б50-М:

    Параметр Значение
    Пределы преобразования силы тока, не менее, А эфф 500, 750, 1000
    Пределы допускаемой основной приведенной погрешности преобразования силы тока, % ±1,3
    Maксимальная перегрузка по измеряемому току 1,5 раза
    Пределы допускаемой дополнительной приведенной погрешности преобразования силы тока для температурной группы, %:
    группа А
    группа В
    группа С

    ± 0,3
    ± 0,4
    ± 0,5
    Полоса пропускания, Гц 30-20000
    Напряжение питания, Uп, В от 10 до 36
    Размер отверстия под входную токовую шину, мм 50
    Габаритные размеры, не более, мм 157×109×65
    Масса, не более, кг 0,6
    Нормальные условия применения температура окружающего воздуха 20±5°C;
    относительная влажность 30...80%;
    атмосферное давление 650... 800 мм рт. ст.
    Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном) температурная группа А: 0...+70°C;
    температурная группа В: -10...+70°C;
    температурная группа С: -40...+70°C;
    относительная влажность до 90% при 25°C;
    атмосферное давление 650...800 мм. рт. ст

  • Комплект поставки ПИТ-_-ТР-4/20-Б50-М

    № Наименование Количество
    1 Разъемный измерительный преобразователь переменного тока ПИТ-_-ТР-4/20-Б50-М в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
