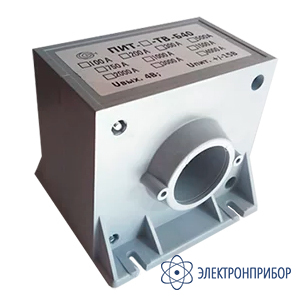

ПИТ-_-ТВ-Б40 — преобразователь измерительный переменного тока

Код товара: 76090
  • 74910-19
    10 вариантов исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      74910-19 до 29.04.2029

    Сертификаты

    Назначение преобразователя измерительного переменного тока ПИТ-_-ТВ-Б40:

    Преобразователи силы тока измерительные ПИТ-Т предназначены для преобразования силы переменного токов в цепях, гальванически изолированных от питания и выхода:

    • ПИТ-_-ТВ-Б40 — преобразуют мгновенные значения силы переменного тока в пропорциональные значения напряжения переменного тока в диапазоне от 0 до 4 В.

    Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

    Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала.

    Варианты исполнения преобразователя измерительного переменного тока ПИТ-_-ТВ-Б40:

    Измерительные преобразователи ПИТ-_-ТВ-Б40​ выпускаются с разным диапазоном измеряемых токов:

    • ПИТ-100-ТВ-Б40​ — преобразователь измерительный переменного тока 0...100 А;
    • ПИТ-200-ТВ-Б40​ — преобразователь измерительный переменного тока 0...200 А;
    • ПИТ-300-ТВ-Б40​ — преобразователь измерительный переменного тока 0...300 А;
    • ПИТ-500-ТВ-Б40​ — преобразователь измерительный переменного тока 0...500 А;
    • ПИТ-750-ТВ-Б40​ — преобразователь измерительный переменного тока 0...750 А;
    • ПИТ-1000-ТВ-Б40​ — преобразователь измерительный переменного тока 0...1000 А;
    • ПИТ-1500-ТВ-Б40​ — преобразователь измерительный переменного тока 0...1500 А;
    • ПИТ-2000-ТВ-Б40​ — преобразователь измерительный переменного тока 0...2000 А;
    • ПИТ-3000-ТВ-Б40​ — преобразователь измерительный переменного тока 0...3000 А;
    • ПИТ-4000-ТВ-Б40​ — преобразователь измерительный переменного тока 0...4000 А;

    По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур.

    Основные преимущества преобразователя измерительного переменного тока -ТВ-Б40:

    • гальваническая развязка;
    • минимальные электропотребление и масса;
    • минимальные габариты.

  • Технические характеристики преобразователя измерительного переменного тока ПИТ-_-ТВ-Б40:

    Параметр Значение
    Пределы преобразования силы тока, не менее, А эфф 100; 200; 300; 500; 750; 1000; 1500; 2000; 3000; 4000
    Напряжение на выходе, при входной силе тока, равной 0, мВ 8
    Напряжение на выходе, при входной силе тока, равной верхнему пределу преобразования, Вэфф 4,0
    Максимальное сопротивление нагрузки, Ом 2,0
    Пределы допускаемой основной приведенной погрешности преобразования силы тока, % ±0,4
    Пределы допускаемой дополнительной приведенной погрешности преобразования силы тока для температурной группы, %:
    группа А
    группа В
    группа С

    ± 0,3
    ± 0,4
    ± 0,5
    Частота преобразуемой силы тока, кГц 30-20000
    Время установления выходного сигнала не более, с 60
    Время установления рабочего режима не более, с 60
    Время непрерывной работы, не менее, ч. неограниченно
    Время перегрузки по входу, полуторократный номинальный ток неограниченно
    Напряжение питания, Uп, В ±(от 14,25 до 18,0)
    Ток потребления по цепи питания не более, мА 30
    Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В 10000
    Сопротивление изоляции в рабочих условиях не менее, МОм 5
    Диаметр отверстия подтоковую шину, мм 40
    Габаритные размеры, не более, мм 120х125х110
    Масса, не более, г 900
    Нормальные условия применения температура окружающего воздуха 20±5°C;
    относительная влажность 30...80%;
    атмосферное давление 650... 800 мм рт. ст.
    Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном) температурная группа А: 0...+70°C;
    температурная группа В: -10...+70°C;
    температурная группа С: -40...+70°C;
    относительная влажность до 90% при 25°C;
    атмосферное давление 650...800 мм. рт. ст

  • Комплект поставки ПИТ-_-ТВ-Б40

    № Наименование Количество
    1 Преобразователь измерительный переменного тока ПИТ-_-ТВ-Б40 в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
