Преобразователи измерительные

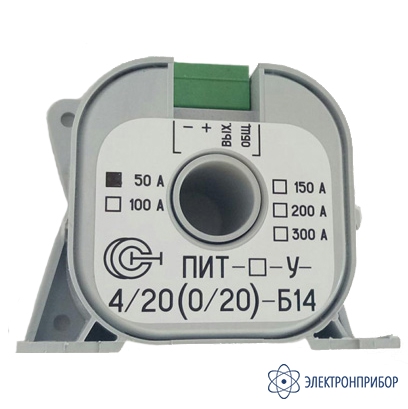

ПИТ-_-У-4/20-Б14 — преобразователь измерительный постоянного и переменного тока

Код товара: 51159
  • 74910-19
    6 вариантов исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      74910-19 до 29.04.2029

    Сертификаты

    Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б14:

    Преобразователи измерительные серии ПИТ-_-У-4/20-Б14 предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

    Данные преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Проводник с током проходит через отверстие в корпусе преобразователя без разрыва измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.

    Варианты исполнения преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б14:

    Измерительные преобразователи ПИТ-_-У-4/20-Б14 выпускаются с разным диапазоном измеряемых токов:

    • ПИТ-20-У-4/20-Б14​ - преобразователь измерительный постоянного и переменного тока 0...20 А;
    • ПИТ-50-У-4/20-Б14​ - преобразователь измерительный постоянного и переменного тока 0...50 А;
    • ПИТ-100-У-4/20-Б14​ - преобразователь измерительный постоянного и переменного тока 0...100 А;
    • ПИТ-150-У-4/20-Б14​ - преобразователь измерительный постоянного и переменного тока 0...150 А;
    • ПИТ-200-У-4/20-Б14​ - преобразователь измерительный постоянного и переменного тока 0...200 А;
    • ПИТ-300-У-4/20-Б14​ - преобразователь измерительный постоянного и переменного тока 0...300 А.

    По требованию заказчика возможно:

    • изготовление датчиков с расширенным диапазоном рабочих температур;
    • изготовление датчиков с однополярным питанием.

    Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б14:

    • магнитопровод не насыщен;
    • усиленный корпус — транспортный вариант;
    • увеличенное отверстие под токовую шину;
    • минимальное энергопотребление;
    • возможность крепления на DIN-рейку.

  • Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б14:

    Параметр Значение
    ПИТ-20-У-4/20-Б14 ПИТ-50-У-4/20-Б14 ПИТ-100-У-4/20-Б14 ПИТ-150-У-4/20-Б14 ПИТ-200-У-4/20-Б14 ПИТ-300-У-4/20-Б14
    Диапазон измеряемых токов, А 0...20 0...50 0...100 0...150 0...200 0...300
    Сила тока на выходе при нулевом входном токе, мА 4,0
    Сила тока на выходе при номинальном входном токе, мА 20
    Сопротивление нагрузки максимальное, Ом:
    - на общую шину
    - на источник «- Uпит»
    500
    1250
    Предел допускаемой основной приведенной погрешности, %, не более ±1,3 ±1,3 ±1,3 ±1,3 ±1,3 ±1,3
    Нелинейность выходной характеристики, не более, % 0,1
    Мaксимальная перегрузка по измеряемому току 1,5 раза
    Полоса пропускания, Гц 0-50000
    Диапазон рабочих температур, °С * -40...+70
    Напряжение питания, В ** ±15 (±5%)
    Диаметр отверстия под токовую шину, мм 14
    Габаритные размеры, мм 70х55х34
    Масса, г 100

    Примечание:
    по требованию заказчика возможно:
    * - изготовление датчиков с расширенным диапазоном рабочих температур;
    ** - изготовление датчиков с однополярным питанием.

  • Комплект поставки ПИТ-_-У-4/20-Б14

    № Наименование Количество
    1 Преобразователь измерительный постоянного и переменного тока ПИТ-_-У-4/20-Б14 в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
