ПИТ-***-У-4/20-Б60-Ш, ПИТ-У-4/20-Б60-Ш, ПИТ У 4/20 Б60 Ш, ПИТ-У-4-20-Б60-Ш

Преобразователи измерительные

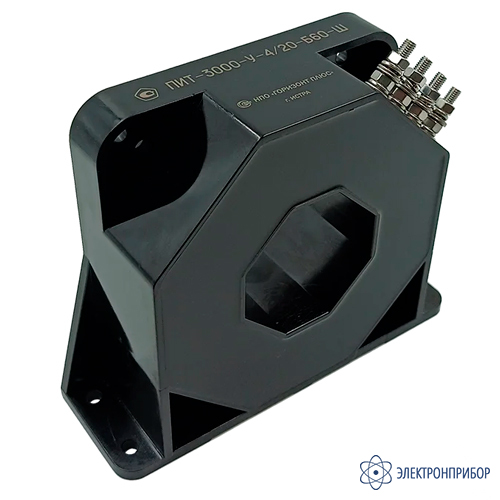

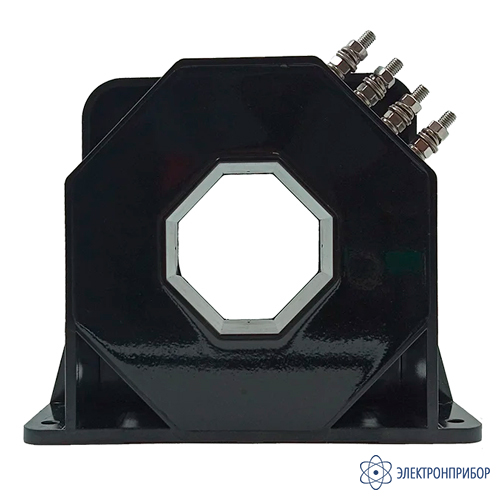

ПИТ-_-У-4/20-Б60-Ш — преобразователь измерительный постоянного и переменного тока

Код товара: 76065
  • 74910-19
    3 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      74910-19 до 29.04.2029

    Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б60-Ш:

    Измерительный преобразователь ПИТ-_-У-4/20-Б60-Ш​ предназначен для бесконтактного измерения постоянных, переменных и импульсных токов без разрыва цепи. ПИТ-_-У-4/20-Б60-Ш преобразует среднеквадратичное значение силы постоянного и переменного тока в пропорциональное значение силы постоянного тока, соответствующее требованиям к стандартному интерфейсу «токовая петля 4/20 мА».

    Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

    Литера «Ш», после обозначения диаметра отверстия в корпусе преобразователя, означает, что контакты выполнены в виде шпилек М5.

    Варианты исполнения преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б60-Ш:

    Измерительные преобразователи ПИТ-_-У-4/20-Б60-Ш​​ выпускаются с разным диапазоном измеряемых токов:

    • ПИТ-1000-У-4/20-Б60-Ш​ — преобразователь измерительный постоянного и переменного тока 0...1000 А;
    • ПИТ-2000-У-4/20-Б60-Ш — преобразователь измерительный постоянного и переменного тока 0...2000 А;
    • ПИТ-3000-У-4/20-Б60-Ш — преобразователь измерительный постоянного и переменного тока 0...3000 А.

    По требованию заказчика возможно:

    • изготовление датчиков с расширенным диапазоном рабочих температур;
    • изготовление датчиков с однополярным питанием.

  • Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б60-Ш:

    Параметр Значение
    Пределы преобразования силы тока, не менее, А эфф 1000, 2000, 3000, 4000
    Напряжение питания, В * ± (от 18 до 24,5)
    Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В 12000
    Предел допускаемой основной приведенной погрешности преобразования силы тока, %, не более ±1,5
    Предел допускаемой дополнительной приведенной погрешности преобразования силы тока в рабочем диапазоне температур для температурной группы, %, не более:
    группа А
    группа В
    группа С

    ± 0,5
    ± 0,7
    ± 1,0
    Диаметр отверстия подтоковую шину, мм 60
    Габаритные размеры, не более, мм 144х170х55
    Масса, не более, г 1800
    Нормальные условия применения:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    - атмосферное давление, кПа (мм.рт.ст.)
    20±5
    30-80
    86-106 (650 - 800)
    Рабочие условия применения:
    - температура окружающего воздуха, °C:
    температурная группа А
    температурная группа В
    температурная группа С
    - относительная влажность воздуха, %
    - атмосферное давление, кПа (мм.рт.ст.)
    от 0 до +70
    от -10 до +70
    от -40 до +70
    90 % при + 25 °C
    86-106 (650-800)

    Примечание:
    * по согласованию с разработчиком, допускается питание преобразователей отоднополярного источника.

  • Комплект поставки ПИТ-_-У-4/20-Б60-Ш

    № Наименование Количество
    1 Преобразователь измерительный постоянного и переменного тока ПИТ-_-У-4/20-Б60-Ш в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1

  • Модификации ПИТ-_-У-4/20-Б60-Ш

    Подберите модификацию по параметрам

    Диапазон измеряемых токов, A
    Очистить
Все товары группы
Сохранить в PDF Распечатать
