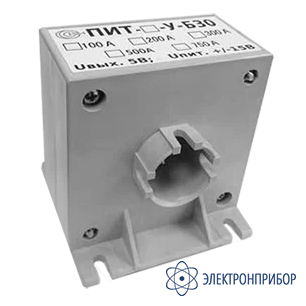

ПИТ-_-У-Б30 — преобразователь измерительный постоянного и переменного тока

Код товара: 76031
  • 74910-19
    5 вариантов исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      74910-19 до 29.04.2029

    Сертификаты

    Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-У-Б30:

    Преобразователи силы тока измерительные ПИТ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода:

    • ПИТ-***-У-Б30 – преобразуют мгновенные значения силы измеряемого постоянного и переменного тока в пропорциональные значения напряжения, от 0 до 5 В;
    • ПИТ-***-УА-Б30 – преобразуют мгновенные значения силы измеряемого постоянного и переменного тока в пропорциональные значения силы тока;
    • ПИТ-***-У-4/20-Б30 – преобразуют среднеквадратичные значения силы измеряемого постоянного и переменного тока в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20 (0/20)».

    Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

    Описание преобразователя измерительного постоянного и переменного тока ПИТ-_-У-Б30:

    Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала. Составным элементом является специальный датчик Холла, изготовленный из антимонида индия, который находится в зазоре магнитопровода и работает как «0» – индикатор.

    Варианты исполнения преобразователя измерительного постоянного и переменного тока ПИТ-_-У-Б30:

    Измерительные преобразователи ПИТ-_-УА-Б30 выпускаются с разным диапазоном измеряемых токов:

    • ПИТ-100-У-Б30​ — преобразователь измерительный постоянного и переменного тока 0...100 А;
    • ПИТ-200-У-Б30​ — преобразователь измерительный постоянного и переменного тока 0...200 А;
    • ПИТ-300-У-Б30​ — преобразователь измерительный постоянного и переменного тока 0...300 А;
    • ПИТ-500-У-Б30​ — преобразователь измерительный постоянного и переменного тока 0...500 А;
    • ПИТ-750-У-Б30​ — преобразователь измерительный постоянного и переменного тока 0...750 А.

    По требованию заказчика возможно:

    • изготовление датчиков с расширенным диапазоном рабочих температур;
    • изготовление датчиков с однополярным питанием.

    Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-У-Б30:

    • гальваническая развязка;
    • возможность измерения постоянных и переменных токов;
    • возможность измерения сигналов сложной формы;
    • минимальные электропотребление и масса;
    • минимальные габариты;
    • магнитопровод не насыщен.

  • Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-У-Б30:

    Параметр Значение
    ПИТ-100-У-Б30 ПИТ-200-У-Б30 ПИТ-300-У-Б30 ПИТ-500-У-Б30 ПИТ-750-У-Б30
    Диапазон измеряемых токов, А 0...100 0...200 0...300 0...500 0...750
    Сила тока на выходе при входной силе тока, равной верхнему пределу диапазона, мА 20 40 60 100 150
    Величина напряжения на выходе при входной силе тока, равной верхнему пределу диапазона, В 5,0 5,0 5,0 5,0 5,0
    Максимальное сопротивление нагрузки, Ом 300 150 100 60 40
    Предел допускаемой основной приведенной погрешности, %, не более ±0,7 ±0,7 ±0,5 ±0,5 ±0,5
    Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур:
    группа А
    группа В
    группа С


    ±1,0
    ±1,5
    ±2,0


    ±0,5
    ±0,7
    ±1,0
    Частота преобразуемой силы тока, кГц 0-100
    Время установления выходного сигнала не более, с 0,00001
    Время установления рабочего режима не более, с 60
    Время непрерывной работы, не менее, ч. неограниченно
    Время перегрузки по входу, полуторократный номинальный ток неограниченно
    Напряжение питания,Uп, В * ± от 14,25 до 15,75 (+ от 28,5 до 31,5)
    Ток потребления по цепи питания не более, мА 40 65 90 140 202,5
    Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В 10000
    Сопротивление изоляции в рабочих условиях не менее, МОм 5
    Диаметр отверстия подтоковую шину, мм 30
    Габаритные размеры, не более, мм 100х95х102
    Масса, не более, г 500
    Нормальные условия применения температура окружающего воздуха 20±5°C;
    относительная влажность 30...80%;
    атмосферное давление 650... 800 мм рт. ст.
    Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном) температурная группа А: 0...+70°C;
    температурная группа В: -10...+70°C;
    температурная группа С: -40...+70°C;
    относительная влажность до 90% при 25°C;
    атмосферное давление 650...800 мм. рт. ст

    Примечание:
    * по согласованию с разработчиком, допускается питание преобразователей отоднополярного источника.

  • Комплект поставки ПИТ-_-У-Б30

    № Наименование Количество
    1 Преобразователь измерительный постоянного и переменного тока ПИТ-_-У-Б30 в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
