Преобразователи измерительные

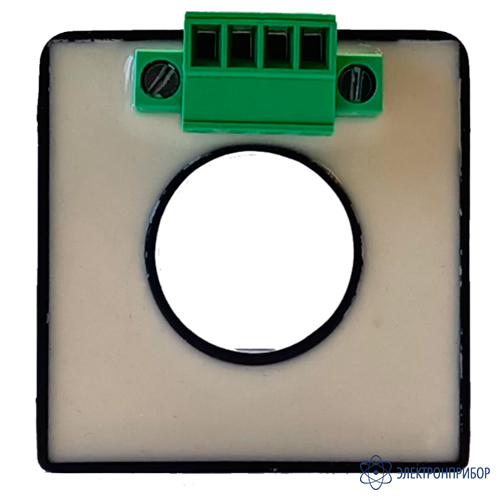

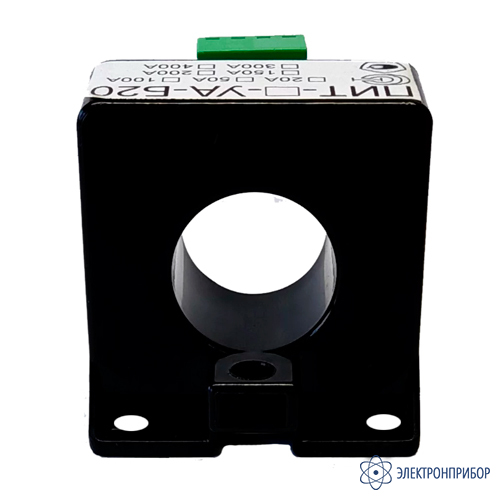

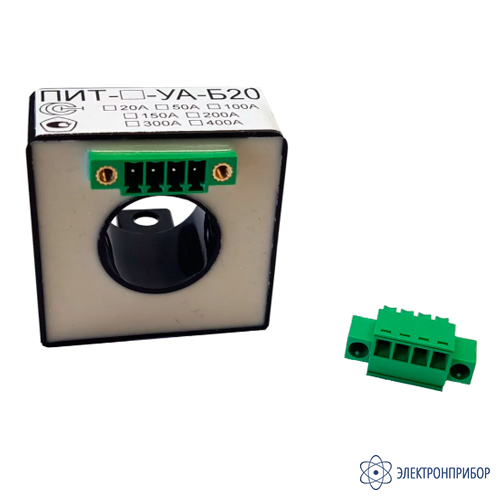

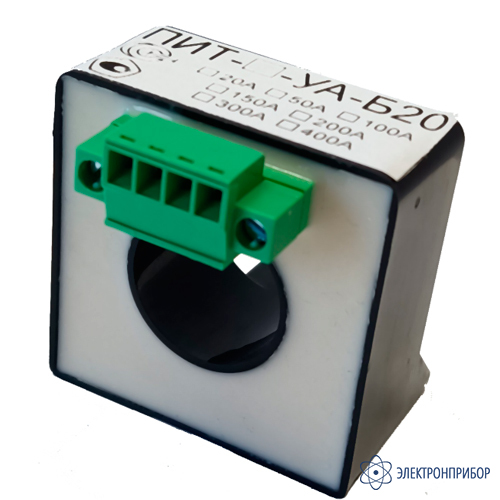

ПИТ-_-УА-Б20 — преобразователь измерительный постоянного и переменного тока

Код товара: 76012
  • 74910-19
    Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-Б20 Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-Б20 Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-Б20 Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-Б20
    7 вариантов исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      74910-19 до 29.04.2029

    Сертификаты

    Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б20:

    Преобразователи силы тока измерительные ПИТ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода:

    • ПИТ-***-УА-Б – преобразуют мгновенные значения силы измеряемого постоянного и переменного тока в пропорциональные значения силы тока;
    • ПИТ-***-У-4/20-Б – преобразуют среднеквадратичные значения силы измеряемого постоянного и переменного тока в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20».

    Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок.  Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

    Преобразователи ПИТ-У предназначены для работы в составе измерительных и управляющих систем.

    Варианты исполнения преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б20:

    Измерительные преобразователи ПИТ-_-УА-Б20 выпускаются с разным диапазоном измеряемых токов:

    • ПИТ-20-УА-Б20​ – преобразователь измерительный постоянного и переменного тока 0...20 А;
    • ПИТ-50-УА-Б20​ – преобразователь измерительный постоянного и переменного тока 0...50 А;
    • ПИТ-100-УА-Б20​ – преобразователь измерительный постоянного и переменного тока 0...100 А;
    • ПИТ-150-УА-Б20 – преобразователь измерительный постоянного и переменного тока 0...150 А;
    • ПИТ-200-УА-Б20​ – преобразователь измерительный постоянного и переменного тока 0...200 А;
    • ПИТ-300-УА-Б20​ – преобразователь измерительный постоянного и переменного тока 0...300 А;
    • ПИТ-400-УА-Б20​ – преобразователь измерительный постоянного и переменного тока 0...400 А.

    По требованию заказчика возможно:

    • изготовление датчиков с расширенным диапазоном рабочих температур;
    • изготовление датчиков с однополярным питанием.

  • Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б20:

    Параметр Значение
    ПИТ-20-УА-Б20 ПИТ-50-УА-Б20 ПИТ-100-УА-Б20 ПИТ-150-УА-Б20 ПИТ-200-УА-Б20 ПИТ-300-УА-Б20 ПИТ-400-УА-Б20
    Диапазон измеряемых токов, А 0...20 0...50 0...100 0...150 0...200 0...300 400
    Сила тока на выходе при номинальном токе на входе, мА 10 25 50 75 50 75 100
    Максимальное сопротивление нагрузки, Ом 600 240 120 80 120 80 60
    Предел допускаемой основной приведенной погрешности, %, не более ±1,0 ±1,0 ±0,7 ±0,7 ±0,7 ±0,5 ±0,5
    Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур:
    группа А
    группа В
    группа С


    ±1,5
    ±2,0
    ±2,5


    ±1,0
    ±1,5
    ±2,0


    ±0,5
    ±0,7
    ±1,0
    Частота преобразуемой силы тока, кГц 0-100
    Время установления выходного сигнала не более, с 0,00001
    Время установления рабочего режима не более, с 60
    Время непрерывной работы, не менее, ч неограниченно
    Время перегрузки по входу, полуторократный номинальный ток неограниченно
    Напряжение питания, Uп, В * ± от 14,25 до 15,75 (+ от 24,0)
    Ток потребления по цепи питания не более, мА 50 65 90 115 90 115 140
    Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В 6000
    Сопротивление изоляции в рабочих условиях не менее, МОм 5
    Диаметр отверстия подтоковую шину, мм 20
    Габаритные размеры, не более, мм 44х44х34
    Масса, не более, г 200
    Нормальные условия применения температура окружающего воздуха 20±5°C;
    относительная влажность 30...80%;
    атмосферное давление 650... 800 мм рт. ст.
    Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном) температурная группа А: 0...+70°C;
    температурная группа В: -10...+70°C;
    температурная группа С: -40...+70°C;
    относительная влажность до 90% при 25°C;
    атмосферное давление 650...800 мм. рт. ст

    Примечание:
    * по согласованию с разработчиком, допускается питание преобразователей отоднополярного источника.

  • Комплект поставки ПИТ-_-УА-Б20

    № Наименование Количество
    1 Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-Б20 в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
