ПИТ-УА-П15, ПИТ-50-УА-П15, ПИТ-100-УА-П15, ПИТ-150-УА-П15,

Преобразователи измерительные

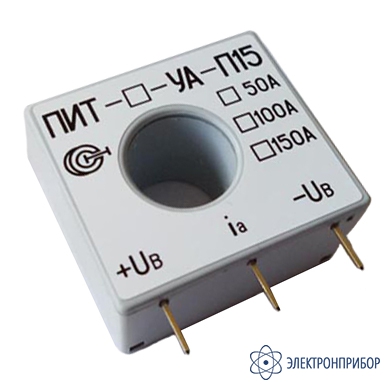

ПИТ-_-УА-П15 — преобразователь измерительный постоянного и переменного тока

Код товара: 51147
  • 74910-19
    4 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      74910-19 до 29.04.2029

    Сертификаты

    Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-П15:

    Измерительные преобразователи серии ПИТ-_-УА-П15 предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи

    Измерительные преобразователи ПИТ-_-УА-П15 выпускаются с разным диапазоном измеряемых токов:

    • ПИТ-50-УА-П15 — преобразователь измерительный постоянного и переменного тока 0...50 А;
    • ПИТ-20-УА-П15 — преобразователь измерительный постоянного и переменного тока 0...20 А;
    • ПИТ-100-УА-П15 — преобразователь измерительный постоянного и переменного тока 0...100 А;
    • ПИТ-150-УА-П15 — преобразователь измерительный постоянного и переменного тока 0...150 А.

    Преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор.

    По требованию заказчика возможно:

    • изготовление датчиков с расширенным диапазоном рабочих температур;
    • изготовление датчиков с однополярным питанием

    Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-П15:

    • гальваническая развязка;
    • возможность измерения постоянных и переменных токов;
    • минимальные энергопотребление и масса;
    • минимальные габариты;
    • магнитопровод ненасыщен;
    • возможность монтажа на печатную плату.

  • Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-П15:

    Параметр Значение
    ПИТ-20-УА-П15 ПИТ-50-УА-П15 ПИТ-100-УА-П15 ПИТ-150-УА-П15
    Диапазон измеряемых токов, А 0...20 0...50 0...100 0...150
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур, °С -20...+70
    Предел допускаемой основной приведенной погрешности, не более, % ±1,0 ±1,0 ±0,7 ±0,7
    Нелинейность выходной характеристики, не более, % 0,1
    Выходной сигнал при номинальном измеряемом токе, мА 10 25 50 75
    Коэффициент передачи 1:2000
    Полоса пропускания, Гц 0-50000
    Источник питания, В ±15 (±5%)
    Диаметр отверстия под токовую шину, мм 15
    Габаритные размеры, мм 37х33х20,5
    Масса, г 35

  • Комплект поставки ПИТ-_-УА-П15

    № Наименование Количество
    1 Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-П15 в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
