Преобразователи измерительные

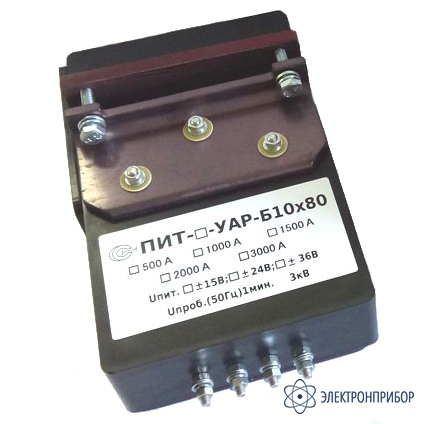

ПИТ-_-УАР-Б10х80 — разъемный измерительный преобразователь постоянного и переменного тока

Код товара: 51223
  • 5 вариантов исполнения

    • Гарантия

      2 года

    Назначение разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:

    Преобразователи силы тока измерительные ПИТ-УР предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода:

    • ПИТ-_-УАР-Б10х80 – преобразуют мгновенные значения силы измеряемого постоянно го и переменного тока в пропорциональные значения силы постоянного и переменного тока;
    • ПИТ-_-УР-4/20-Б10х80 – линейно преобразуют среднеквадратичные значения силы измеряемого постоянного и переменного токов в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20».

    Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

    Литера «Р» означает, что корпус преобразователя разъемный и позволяет монтировать его без демонтажа токопровода.

    Область применения разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:

    Преобразователи ПИТ-УР предназначены для работы в составе измерительных и управляющих систем.

    Все преобразователи используют внешние источники питания.

    Преобразователи изготавливаются на три диапазона рабочих температур.

    Варианты исполнения разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:

    Измерительные преобразователи серии ПИТ-_-УАР-Б10х80  выпускаются с разным диапазоном измеряемых токов:

    • ПИТ-500-УАР-Б10х80 — разъемный измерительный преобразователь постоянного и переменного тока 0...500 А;
    • ПИТ-1000-УАР-Б10х80 — разъемный измерительный преобразователь постоянного и переменного тока 0...1000 А;
    • ПИТ-1500-УАР-Б10х80 — разъемный измерительный преобразователь постоянного и переменного тока 0...1500 А;
    • ПИТ-2000-УАР-Б10х80 — разъемный измерительный преобразователь постоянного и переменного тока 0...2000 А;
    • ПИТ-3000-УАР-Б10х80 — разъемный измерительный преобразователь постоянного и переменного тока 0...3000 А.

    По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур и изготовление датчиков с однополярным питанием

    Основные преимущества разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:

    • магнитопровод не насыщен;
    • разъемный усиленный корпус;
    • отверстие под плоскую токовую шину.

  • Технические характеристики разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:

    Параметр Значение
    ПИТ-500-УАР-Б10х80 ПИТ-1000-УАР-Б10х80 ПИТ-1500-УАР-Б10х80 ПИТ-2000-УАР-Б10х80 ПИТ-3000-УАР-Б10х80
    Предел преобразования силы тока, не менее, Аэфф 500 1000 1500 2000 3000
    Сила тока на выходе при входной силе тока, равной верхнему пределу диапазона, мА 100 200 300 667 1000
    Максимальное сопротивление нагрузки, Ом 60 30 20 9 6
    Предел допускаемой основной приведенной погрешности, %, не более ±2,0 ±2,0 ±2,0 ±2,0 ±2,0
    Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур:
    группа А
    группа В
    группа С
    ±0,5
    ±0,7
    ±1,0
    Частота преобразуемой силы тока, кГц 0-50
    Время установления выходного сигнала не более, с 0,00001
    Время установления рабочего режима не более, с 60
    Время непрерывной работы, не менее, ч неограниченно
    Время перегрузки по входу, полуторократный номинальный ток неограниченно
    Напряжение питания, Uп, В * ±от 14,25 до 18 (+ от 28,5до 31,5) ± от 23,5 до 36,5 (+ от 18,0 до 36,0)
    Ток потребления по цепи питания не более, мА 120 220 320 717 1050
    Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В 3000
    Сопротивление изоляции в рабочих условиях не менее, МОм 5
    Диаметр отверстия подтоковую шину, мм 10х80
    Габаритные размеры, не более, мм 193х116х66 195х116х80
    Масса, не более, г 1600 1800
    Нормальные условия применения температура окружающего воздуха 20±5°C;
    относительная влажность 30...80%;
    атмосферное давление 650... 800 мм рт. ст.
    Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном) температурная группа А: 0...+70°C;
    температурная группа В: -10...+70°C;
    температурная группа С: -40...+70°C;
    относительная влажность до 90% при 25°C;
    атмосферное давление 650...800 мм. рт. ст

    Примечание:
    * - по согласованию с производителем допускается однополярное питание.

  • Комплект поставки ПИТ-_-УАР-Б10х80

    № Наименование Количество
    1 Разъемный измерительный преобразователь постоянного и переменного тока ПИТ-_-УАР-Б10х80 в выбранном исполнении 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
    4 Упаковочная тара 1
