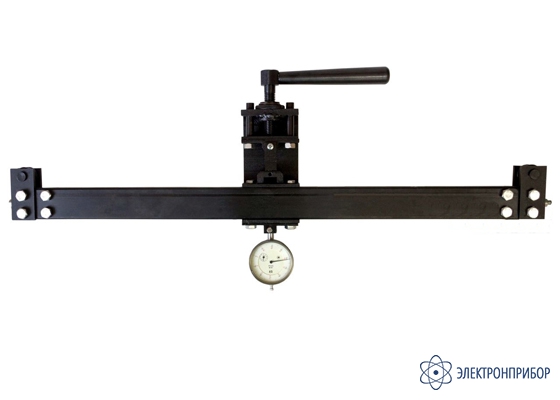

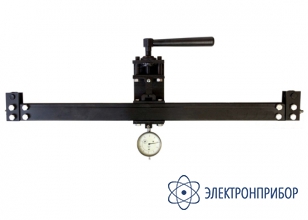

ИНТК-3 — измеритель натяжения троса

Код товара: 49271
    • Гарантия

      1 год

    • Артикул

      03279

    Описание измерителя натяжения троса ИНТК-3:

    Известны несколько типов датчиков для измерения силы натяжения. Все они имеют как преимущества, так и недостатки:

    • механические динамометры отличаются большими габаритами;
    • электронные динамометры представляют собой дорогие приборы, требующие наличия преобразователей и электрического питания;
    • датчики перемещения отличаются сложностью конструкции.

    Наиболее используемые — механические динамометры — имеют хаотично изменяющуюся цену деления индикатора, что объясняется только смещением конструктивных элементов друг относительно друга при нагружении во время измерений и чего, в пределах упругой области работы конструктивных элементов, принципиально быть не должно. В результате ставится под сомнение достоверность получаемых измерений.

    Для повышения точности измерений и формирования линейной зависимости между относительным смещением рамы и упорной балки в ИНТК-3 реализован ряд конструктивных решений, которые позволили:

    • стабилизировать положение внутренней упорной балки относительно рамы;
    • увеличить точность измерения силы натяжения нажимного устройства для изменения интервалов поперечной деформации испытуемого объекта (троса или кабеля) в зависимости от ожидаемых интервалов измеряемых усилий.

    Измеритель натяжения троса ИНТК-3 используется для измерения и контроля величины усилия натяжения тросов, канатов, кабелей, проводов, нитей, ремней, лент и других гибких элементов без разрыва силовой схемы.

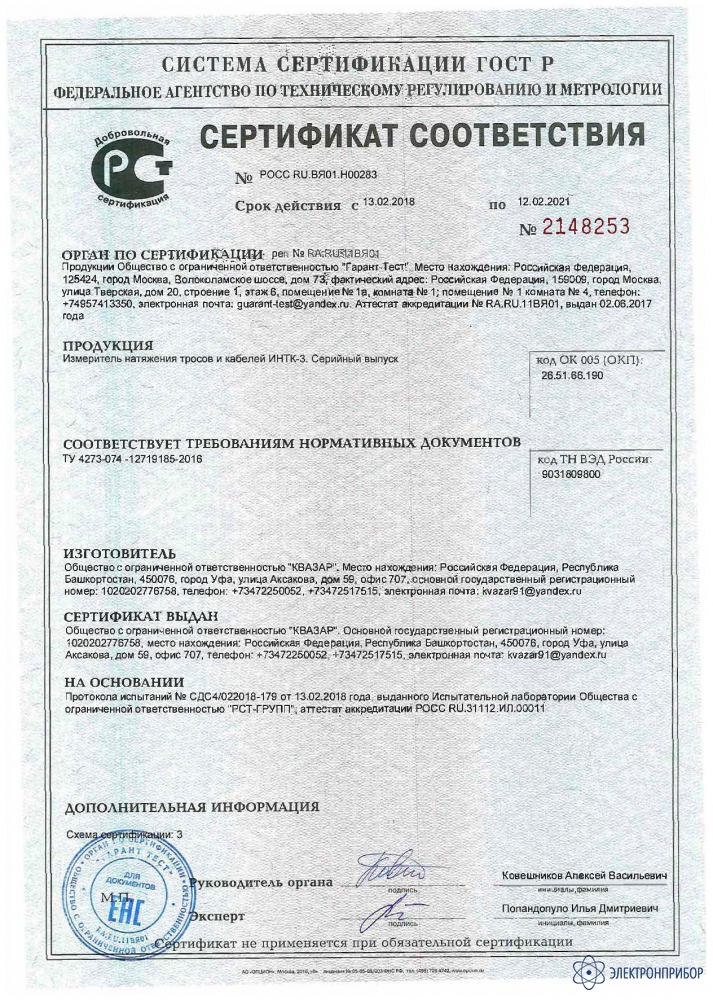

    Калибровка измерителя натяжения ИНТК-3 проводится предприятием изготовителем по методике МК5034273.04.16, разработанной лабораторией УСЭТС. Первая калибровка собранного изделия проводится перед его реализацией.

    ТУ4273-074 -12719185-2016.

  • Технические характеристики измерителя натяжения троса ИНТК-3:

    Параметр Значение
    Измеряемое усилие, т 0 ÷ 10,0
    Цена деления шкалы усилий по тросу при измеряемом усилии до 5 т,  кг 100
    Цена деления шкалы усилий по тросу при измеряемом усилии от 5 т до 10 т, кг 200
    Погрешность измерения, не более ±2%
    Диаметр измеряемого троса, мм 8,0 ÷ 22,5
    База измерения, мм 630
    Допустимая температура эксплуатации, °С от +50 до -60
    Габариты, мм 680×300×45
    Вес устройства, кг 3,5
    Индикация    стрелочная
  • Комплект поставки ИНТК-3

    Наименование Количество
    1 Блок натяжения 1
    2 Рукоятка 1
    3 Индикатор перемещений 1
    4 Паспорт 1
