ЭИ3008М АИСТ — автономный индикатор сетевого тока

Назначение автономного индикатора сетевого тока АИСТ ЭИ3008М:

Прибор АИСТ ЭИ3008М предназначен для определения токовой нагрузки на электрических вводах 220-380 В переменного тока частотой 50 Гц индивидуальных жилых домов без разрыва токовых цепей. Сравнение значений тока в фазном и нулевом проводах на вводе, определенных с помощью индикатора, позволяет сделать вывод о возможном хищении электроэнергии на объекте или какой либо неисправности в электрических цепях. Для кабеля: величина тока при охвате кабеля магнитопроводом показывает величину хищения, отсутствие тока – отсутствие хищения.

В качестве измерительного прибора использован цифровой мультиметр, имеющий функцию запоминания, полуавтоматический выбор пределов измерения. Измерение переменного тока до 500 А с точностью измерения – 3%. Измерение напряжения переменного и постоянного токов до 600 В с точностью измерения 2%; измерение сопротивления – до 2,0 МОм. Прозвонка электрических цепей.

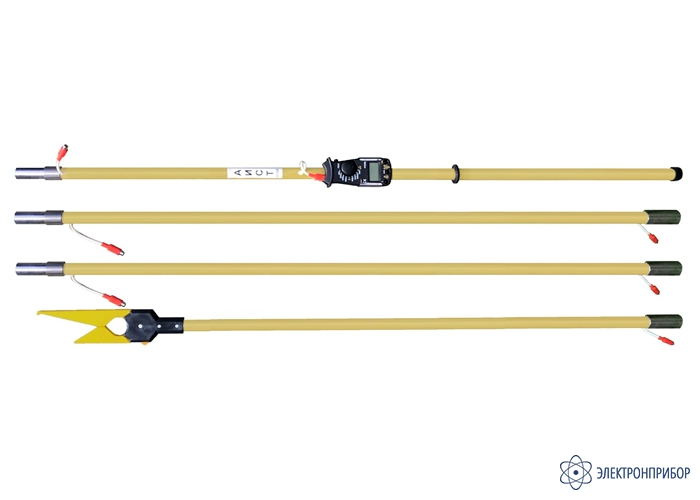

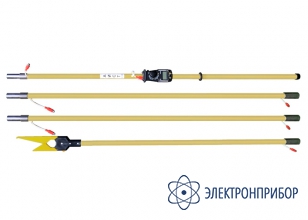

Конструктивно индикатор состоит из четырех стеклопластиковых штанг сочленяющихся друг с другом при помощи разъемов. На верхней штанге расположен разъемный магнитопровод, охватывающий провод, ток в котором необходимо измерить. На нижней штанге расположен измерительный прибор, фиксирующий значения тока.

Автономный индикатор сетевого тока АИСТ ЭИ3008М подвергся значительной модернизации. Разная высота направляющих магнитопровода с зацепом упрощает захват провода или кабеля. Для увеличения жесткости, прочности и надежности конструкции, а так же улучшения внешнего вида прибора, разработаны и изготовлены новые литые детали верхней части прибора. Соединительные муфты из нержавеющей стали теперь еще прочнее, что позволяет увеличивать общую длину индикатора АИСТ ЭИ3008М до 8 метров при подсоединении дополнительной промежуточной штанги, которая поставляется по заявке при оформлении заказа

Особенности автономного индикатора сетевого тока АИСТ ЭИ3008М:

• Индикатор обеспечивает возможность измерения тока без разрыва цепей на высоте до 7,5 м от уровня земли;
• Питание: два элемента типа ААА по 1,5 В;
• Условия эксплуатации: температура от -10 °C до +40 °C, относительная влажность воздуха 80% при +25 °C;
• Габаритные размеры в рабочем положении 6600х70х80 мм;
• Габаритные размеры в походном положении (чехле) 1700х100х70 мм. Масса 2,5 кг.
