ПИОН-2014 — бесконтактный сигнализатор опасного напряжения

Код товара: 34332

  • Назначение бесконтактного сигнализатора опасного напряжения ПИОН-2014

    Бесконтактный сигнализатор опасного напряжения ПИОН-2014 предназначен для дистанционного контроля наличия опасного напряжения в целях предотвращения поражения электрическим током персонала, обслуживающего электроустановки линий электропередачи, электрических станций, подстанций и другое энергетическое оборудование.

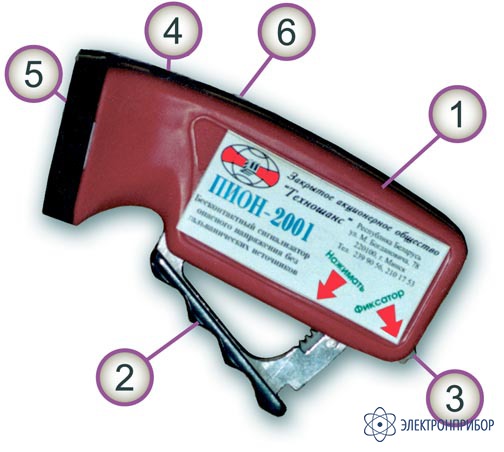

    Сигнализатор состоит из: корпуса; рычага привода электродинамического генератора; флажка-фиксатора рычага; оптического индикатора наличия напряжения. Антенна расположена с внутренней стороны торцевой части корпуса. Контактная площадка используется для повышения чувствительности и для проверки исправности.

    Особенности бесконтактного сигнализатора опасного напряжения ПИОН-2014

    Энергии, запасенной от 30–70 нажатий на рычаг, хватает для неоднократного надежного определения наличия напряжения в течение рабочего дня. Предусмотрен также автономный контроль исправности. Малые габариты и вес, а также привлекательный внешний вид прибора делают его удобным в эксплуатации, что способствует частому применению ПИОН-2014 при работе в электроустановках.

    Сигнал опасности пользователь ПИОН-2014 получает сразу по трем каналам: оптическому, акустическому и тактильному (вибрация корпуса).

    Такое дублирование обеспечивает надежность получения сигнала опасности в любых условиях.

    Преимущества бесконтактного сигнализатора опасного напряжения ПИОН-2014

    Главными преимуществами ПИОН-2014 перед другими сигнализаторами напряжения является высокая чувствительность, обеспечивающая контроль наличия напряжения на ВЛ 6 кВ и выше с поверхности земли, и отсутствие гальванических и пьезоэлектрических источников питания.

    Устройство ПИОН-2014 помогает выработать у персонала полезную привычку пользоваться указателем и сигнализатором напряжения.

    Питание устройства ПИОН-2014 осуществляется от электродинамического генератора, вырабатывающего электрический ток при равномерном нажатии на рычаг привода.

  • Технические характеристики бесконтактного сигнализатора опасного напряжения ПИОН-2014

    Параметр Значение
    Дистанция срабатывания*, м, не менее 0,03 0,08 0,60 6,0
    Напряжение электроустановки, кВ 0,22 0,4 6–35 110
    Масса, кг, не более 0,25
    Габариты, мм 136×60×45
    * На дистанцию срабатывания могут влиять посторонние предметы, изменяющие конфигурацию электрического поля.

  • Комплект поставки ПИОН-2014

    Комплектация бесконтактного сигнализатора опасного напряжения ПИОН-2014

    Наименование Количество
    Бесконтактный сигнализатор опасного напряжения ПИОН-2014 1
