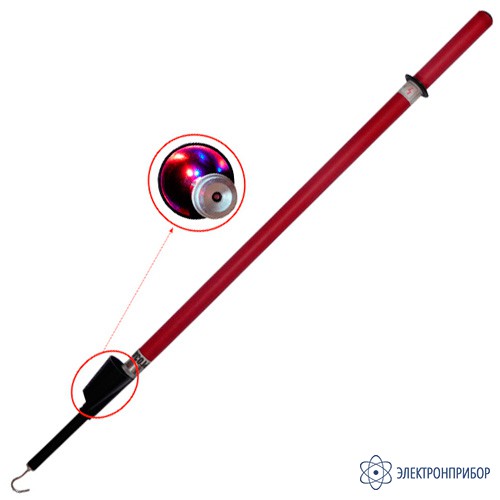

УВН-90М-6-35СЗ ИП КБ — контактно-бесконтактный указатель высокого напряжения 6-35 кВ

Код товара: 42847
  • в наличии

    Описание контактно-бесконтактного указателя высокого напряжения 6-35 кВ УВН-90М-6-35СЗ ИП КБ:

    Указатель высокого напряжения комбинированный контактно-бесконтактный УВН-90М-6-35СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередач и других электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

    Указатель УВН-90М-6-35СЗ ИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия или отсутствия напряжения два способа – контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.

    Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего тросика, а в комплекте со штангой ШО-10-4-6,6 длиной 6,6 м и весом не более 4,3 кг с земли без подъема на опору. С помощью бесконтактной части указателя возможно определение наличия напряжения 6 – 35 кВ и выше с земли.

    Принцип действия контактной части основан на преобразовании электрических сигналов в светозвуковые.

    Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным, синим для контактной и только синим для бесконтактной части, одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части.

    Элементы светозвуковой индикации указателя УВН-90М-6-35СЗ ИП КБ располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

    Бесконтактная часть указателя УВН-90М-6-35СЗ ИП КБ обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения “шагового напряжения”.

    Указатель УВН-90М-6-35СЗ ИП КБ обладает возможностью самопроверки как контактной, так и бесконтактной частей. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.

    Надежная работа указателя УВН-90М-6-35СЗ ИП КБ достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500 мА/ч.

    Низкая величина рабочего тока - 7 мА, в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

    Рабочая часть указателя УВН-90М-6-35СЗ ИП КБ изготавливается из пластика марки ABS, обеспечивающего нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть изготавливается из ПВХ, обеспечивающий надежную изоляцию.

  • Технические характеристики контактно-бесконтактного указателя высокого напряжения 6-35 кВ УВН-90М-6-35СЗ ИП КБ:

    Параметр Значение
    Минимальное  напряжение, при  котором  срабатывает индикация  контактной  части, не более, В 1500
    Максимальное  рабочее  напряжение, кВ 35
    Методы измерения контактный и бесконтактный
    Виды индикации контактной части световая: импульсная, двухцветная
    звуковая: прерывистая
    Виды индикации бесконтактной части световая: импульсная, одноцветная
    звуковая: прерывистая
    Величина рабочего тока контактная часть, мА 7
    Величина рабочего тока бесконтактная часть, мА 1
    Чувствительность бесконтактной части указателя при работе в распределительных устройствах
    Для 6 кВ не менее 0,9 м
    Для 10 кВ не менее 1,2 м
    Для 35 кВ не менее 3 м
    Расстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части
    На ВЛ 6 кВ 2-3 м (при повышении чувствительности до 12-15 м)
    На ВЛ 35 кВ 10 м
    На ВЛ 110 кВ 20 м
    На ВЛ 330 кВ 60 м
    Источник  питания  указателя один элемент CR-123 напряжением 3В, емкостью 1500 мА/ч
    Габаритные размеры указателя в рабочем положениее, мм Ф 72 x 1070
    Масса указателя, кг, не более 0,65

  • Комплект поставки УВН-90М-6-35СЗ ИП КБ

    № Наименование Количество
    1 Контактно-бесконтактный указатель высокого напряжения 6-35 кВ УВН-90М-6-35СЗ ИП КБ 1
