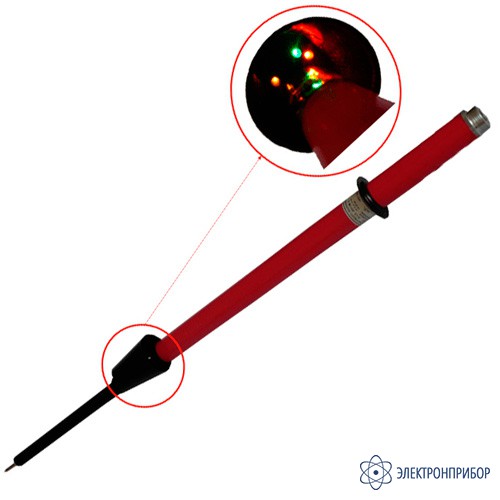

УВНФ-10СЗ — однополюсный указатель высокого напряжения 6-10 кВ

Код товара: 42837
  • в наличии

    Описание однополюсного указателя высокого напряжения 6-10 кВ УВНФ-10СЗ:

    Однополюсный светозвуковой фазоуказатель высокого напряжения УВНФ–10СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках, а также для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10кВ, частотой 50 и 60Гц, при температуре от – 45°C до + 40°C и относительной влажности воздуха не выше 98% (при температуре + 25°C) .

    Принцип действия фазоуказателя напряжения УВНФ–10СЗ основан на преобразовании электрических сигналов в светозвуковые. Фазоуказатель УВНФ – 10СЗ относится к основным электрозащитным средствам и позволяет произвести пофазное определение напряжения касанием токоведущих частей.

    Фазоуказатель УВНФ–10СЗ позволяет определять опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4–х звенной изолирующей оперaтивной штангой ШО–10–4–6,6 длиной 6,6м и весом 3,5кг, с земли без подъема на опору ВЛ. Фазоуказатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.

    Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

    Фазоуказатель обладает возможностью самопроверки работоспособности перед эксплуатацией. Надежная работа фазоуказателя достигается использованием в электрической схеме микропроцессора, микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500 м А/ч.

    Низкая величина рабочего тока, в режиме сигнализации, позволяет использовать указатель УВНФ–10СЗ без замены элемента питания в течение всего срока эксплуатации – 10 лет.

    Рабочая часть указателя УВНФ–10СЗ изготавливается из пластика марки “АBS” и обеспечивает нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из пластика ПВХ, обеспечивающий надежную изоляцию.

  • Технические характеристики однополюсного указателя высокого напряжения 6-10 кВ УВНФ-10СЗ:

    Параметр Значение
    Напряжение (порог) срабатывания указателя, В, не выше 1500
    Максимальное рабочее напряжение, кВ  10
    Метод измерения контактный
    Виды индикации световая: импульсная
    звуковая: прерывистая
    Время фиксации (запоминания) фазы, сек 5
    Время сохранения зафиксированной фазы, сек 12
    Габаритные размеры указателя в рабочем положении, мм Ф 72 х 745
    Масса указателя, кг,  не более 0,5

  • Комплект поставки УВНФ-10СЗ

    № Наименование Количество
    1 Однополюсный указатель высокого напряжения 6-10 кВ УВНФ-10СЗ 1
