Указатели высокого напряжения

УВНК-10Б (6-35 кВ) — указатель высокого напряжения комбинированный (с курсовым фонарем VONATEX)

Код товара: 34339
  • Указатель высокого напряжения комбинированный (с курсовым фонарем vonatex) УВНК-10Б (6-35 кВ) Указатель высокого напряжения комбинированный (с курсовым фонарем vonatex) УВНК-10Б (6-35 кВ) Указатель высокого напряжения комбинированный (с курсовым фонарем vonatex) УВНК-10Б (6-35 кВ)
    Является модификацией УВНК-10Б

    Назначение указателя высокого напряжения комбинированного УВНК-10Б :

    Указатель высокого напряжения комбинированный УВНК-10Б применяют для контактного определения наличия/отсутствия напряжения, а также для дистанционного определения наличия напряжения, для освещения места касания токоведущих частей и для освещения рабочей зоны при других работах (в качестве осветительной штанги).

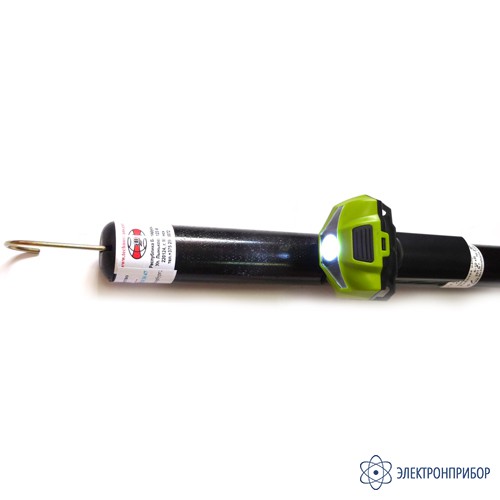

    Для предотвращения несчастных случаев в указателе УВНК-10Б применяется съёмный переносной изолированный курсовой фонарь VONATEX, который размещен на корпусе затенителя указателей напряжения УВНК-10Б. Луч курсового фонаря яркостью не менее 60 лм не только отлично освещает токоведущие части, но и обеспечивает хорошее общее освещение рабочей зоны. При этом глаз оператора успевает адаптироваться к хорошему освещению и не перенапрягается, как от яркой оптической индикации любого указателя без фонаря.

    Фонарь ударопрочный и многофункциональный, имеет несколько режимов работы (постоянный и мигающий свет). Источник питания фонаря 3 щелочных (ALKALINE) элемента питания типоразмера ААА.

    Курсовым фонарем могут быть оборудованы указатели напряжения, устройства разряда конденсаторов и любые каски электромонтера, уже находящиеся в эксплуатации. Для поставки фонарей с адаптером просим направить нам запрос на фирменном бланке.

    Описание указателя высокого напряжения комбинированного УВНК-10Б :

    Внешний вид УВНК-10Б: 1 — контактная часть; 2 — изолирующая часть; 3 — рукоятка с бесконтактной частью; 4 — ограничительное кольцо-выключатель; 5 — контакт повышения чувствительности; 6 — затенитель; 7 — контактный крюк; 8 — электроизолированный курсовой фонарь VONATEX™; 9 — УПУН-2014.

    Рис.1. Внешний вид УВНК-10Б

    Корпус указателя УВНК-10Б изготовлен из стеклопластиковой трубки и состоит из двух частей с резьбовым соединением.

    Контактная часть 1 предназначена для определения наличия и отсутствия напряжения на каждой фазе в разнообразных условиях: при ярком свете, посторонних шумах, на деревянных опорах ВЛ, с приставных лестниц. Состоит из контактного крюка 7, светодиодного индикатора высокой яркости, помещенного внутри затенителя 6, и электронной платы, размещенной внутри корпуса. На затенителе 6 с помощью гибкого держателя со страховочным шнуром закреплен электроизолированный курсовой фонарь VONATEX™ 8.

    Бесконтактная часть указателя предназначена для предупреждения травматизма путем определения наличия напряжения без касания токоведущих частей и для повышения производительности труда. Она объединяет изолирующую часть 2 и рукоятку 3.

    Изолирующая часть 2 указателя УВНК-10Б предназначена для изоляции пользователя от высокого напряжения, рассчитана на длительную работу при номинальном напряжении и проверяется повышенным напряжением не менее 40 кВ.

    Бесконтактная часть указателя высокого напряжения содержит выключатель питания, размещенный в ограничительном кольце 4, контакт повышения чувствительности 5, проверочный контакт и светодиод, размещенные в торцевой части рукоятки 3, и электронную плату, размещенную внутри рукоятки. Контакт 5 используется для повышения чувствительности при определении наличия напряжения с земли.

    Бесконтактная и контактная части УВНК-10Б имеют самостоятельные источники питания и представляют собой функционально законченные устройства, которые могут применяться и поставляться порознь.

    При использовании контактной части указателя высокого напряжения УВНК-10Б с электроизолирующей штангой ШЭУ на соответствующее рабочее напряжение указатель обеспечивает определение наличия и отсутствия напряжения 6−330 кВ.

    Для проверки работоспособности указателей высокого напряжения УВНК-10Б применяют устройство 9 проверки указателя напряжения УПУН-2014.

    Работать с указателем УВНК-10Б значительно безопаснее, чем с любым другим указателем, так как в нем совмещены и дополняют преимущества друг друга безопасная технология бесконтактного сигнализатора (наличие напряжения можно определить на расстоянии, не касаясь токоведущих частей, а на ВЛ — с земли, без подъема на опору) и очевидные преимущества контактного указателя напряжения (основное средство защиты, надежная изоляция, возможность определения напряжения на каждой фазе). Курсовой фонарь VONATEX™ обеспечивает повышение безопасности в условиях недостаточной освещенности.

    Преимущества указателя высокого напряжения комбинированного УВНК-10Б

    • Является основным средством защиты;
    • Конструкция корпуса исключает приближение пользователя к токоведущим частям ближе допустимого расстояния;
    • Изоляция корпуса рассчитана на номинальное напряжение электроустановки;
    • Возможна работа на ВЛ с изолированными проводами;
    • Возможно определение шагового напряжения;
    • Возможно пофазное определение напряжения;
    • Возможна работа на деревянных лестницах и опорах ВЛ без заземляющего тросика;
    • Яркие и частые вспышки индикатора контактной части, видимые даже в солнечную погоду на расстоянии м на фоне неба;
    • Принципиальное отсутствие большой задержки первой вспышки 8—10 при касании токоведущих частей;
    • Наличие внутреннего контроля исправности бесконтактной части;
    • Резервная индикация наличия напряжения при помощи встроенной неоновой лампы, независимо от наличия и состояния источников питания контактной части;
    • Автономность работы контактной и бесконтактной частей: в собранном виде указатель в любом случае покажет опасное напряжение — или бесконтактной, или контактной, или обеими частями сразу;
    • Возможность отключения бесконтактной части для исключения ложных срабатываний вблизи электроустановок 6 кВ и выше;
    • Возможность определения наличия напряжения без касания токоведущих частей и без подъема на опору ВЛ 10−110 кВ, в том числе в коридоре из нескольких ВЛ 6−10 кВ;
    • Возможность бесконтактного определения напряжения 6−35 кВ и выше с земли;
    • Три вида сигнализации и бесконтактной, и контактной частей: звук, свет, вибрация;
    • Курсовой электроизолированный фонарь VONATEX™ обеспечивает повышение безопасности в условиях недостаточной освещенности;
    • Небольшой вес и привычная (из двух частей) конструкция корпуса из стеклопластиковой трубки толщиной 2-3 мм;
    • Ложно не срабатывает при отключенном выключателе в ячейке;
    • Хорошо срабатывает с деревянной или стеклопластиковой лестницы, приставленной к КТП (большинство других указателей не срабатывает);
    • Не имеет переключателей диапазонов, что соответствует Инструкциям по применению средств защиты в электроустановках.

  • Технические характеристики указателя высокого напряжения комбинированного УВНК-10Б:

    Параметр УВНК-10Б (6-10 кВ) УВНК-10Б 6-35 кВ УВНК-10Б 10-110кВ УВНК-10Б 35-220 кВ УВНК-10Б 35-330кВ УВНК-10Б-УНТЕХ (10-20 кВ)
    Номинальное напряжение электроустановки, кВ 6-10 6-35 10-110 35–220 35–330 10-20
    Минимальное напряжение, при котором срабатывает индикация контактной части, кВ 1,5 1,5 2,5 8 8,75 1,5
    Максимальное рабочее напряжение, кВ 10 35 110 220 330 20
    Интервал между касанием токоведущих частей при номинальном напряжении и первой вспышкой, с, не более 1,0 1,0 1,5 1,0 1,0 1,0
    То же, на деревянной опоре ВЛ, с, не более 1,0 1,0 2,5 - - 1,0
    Интервал между первой и последующими вспышками при номинальном напряжении, с, не более 1,0 1,0 1,5 1,0 1,0 1,0
    То же, на деревянной опоре ВЛ, с, не более 1,0 1,0 2,0 - - -
    Длина указателя в собранном виде, м 0,825 0,825 0,88 1,1 1,1 0,825
    Масса, кг, не более 0,59 0,59 0,8 0,7 0,7 0,59
    Рабочий диапазон температуры окружающей среды от – 35 до+ 45°С
    Виды индикации контактной части световая импульсная, прерывисто-звуковая и тактильная (вибрация корпуса)
    бесконтактной части световая (светодиод), прерывисто-звуковая и тактильная (вибрация корпуса)
    Напряжение питания контактной части 3В (1литиевый элемент CR(DL)123)
    бесконтактной части 3В (1литиевый элемент CR(DL)123)
    Срок эксплуатации 10 лет

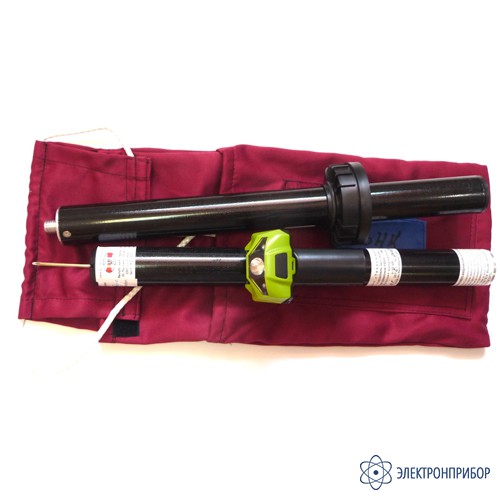

  • Комплект поставки УВНК-10Б (6-35 кВ)

    № Наименование Количество
    1 Затенитель 1
    2 Изолирующая часть 1
    3 Контакт повышения чувствительности 1
    4 Контактная часть 1
    5 Контактный крюк 1
    6 Ограничительное кольцо-выключатель 1
    7 Рукоятка с бесконтактной частью 1
