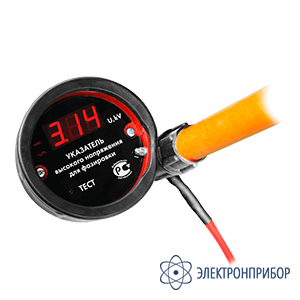

УВНсТФ-10И — указатель высокого напряжения

Код товара: 29018

  • Назначение указателя высокого напряжения УВНсТФ-10И:

    Двухполюсный цифровой указатель высокого напряжения УВНсТФ-10И, предназначенный для фазировки кабельных, воздушных линий и трансформаторов, определения наличия отсутствия напряжения, проверки целостности высоковольтных предохранителей, а также отключенного положения выключателей и линейных разъединителей в электроустановках напряжением 6-10 кВ переменного тока промышленной частоты. Указатель позволяет отличить наличие наведенного напряжения величиной более 100 В от рабочего напряжения. Указатель может также использоваться для индикации значения напряжения в диапазоне от 0,1 до 10 кВ в сетях переменного тока и в диапазоне от 0,12 до 6,0 кВ постоянного тока.

  • Технические характеристики указателя высокого напряжения УВНсТФ-10И:

    Параметр Значение
    Номинальное напряжение, кВ 6 – 10
    Максимальное рабочее напряжение, кВ 15
    Диапазон индикации, кВ от 0,10 кВ до 15,0 кВ переменного напряжения;
    от 0,12 кВ до 6,0 кВ постоянного напряжения
    Пределы индикации 9,99 кВ и 15,0 кВ
    Разрешающая способность в диапазоне от 0,10 кВ до 9,99 кВ, В 10
    Разрешающая способность в диапазоне от 10,0 кВ до 15,0 кВ, В 100
    Погрешность индикации переменного напряжения: ±(% от показаний + % от предела) в диапазоне от 0,10 кВ до 9,99 кВ (4,5+0,2);
    в диапазоне от 10,0 кВ до 15,0 кВ (2,0+0,7).
    Погрешность индикации постоянного напряжения: ±(% от показаний + % от предела) в диапазоне от 0,12 кВ до 6,00 кВ (5,0+0,3)
    Число десятичных разрядов индикации 3
    Выбор диапазона индикации автоматический
    Определение типа напряжения (переменное/постоянное) автоматическое
    Определение полярности постоянного напряжения автоматическое
    Включение по нажатию кнопки «ТЕСТ»;
    автоматическое, при появлении напряжения, превышающего 100 В переменного или 120В постоянного
    Отключение автоматическое, через 1 мин в случае, если индицируемое напряжение меньше 100 В
    Номинальное напряжение батареи, В 3 (2 элемента «ААА»)
    Длина изолирующей части, мм 230
    Длина рукоятки, мм 110
    Длина соединительного провода, мм 1000
    Масса указателя без упаковки, кг 1,0
    Условия эксплуатации
    Температура окружающего воздуха от -45°C до +45°C
    Относительная влажность воздуха до 98% при 25°C
    Атмосферное давление 60-106,7 кПа (460-800 мм рт. ст.)

  • Комплект поставки УВНсТФ-10И

    № Наименование Количество
    1 Рабочие части с соединительным проводом 1
    2 Штанга изолирующая (изолирующая часть с рукояткой) 2
    3 Элемент питания “AAA” (LR03) 2
    4 Чехол 1
    5 Руководство по эксплуатации 1
