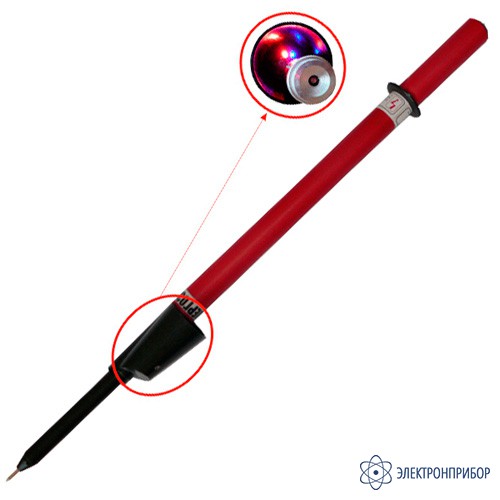

УВНУ-10 СЗ ИП КБ — однополюсный контактно-бесконтактный указатель напряжения с источником питания

Код товара: 42838
  • в наличии
    Является модификацией УВНУ-10 СЗ

    Описание однополюсного контактно-бесконтактного указателя напряжения с источником питания УВНУ-10 СЗ ИП КБ:

    Указатель высокого напряжения комбинированный контактно-бесконтактный УВНУ-10 СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока, а с трубкой фазировки ТФ – для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока от 6 до 10 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

    Указатель УВНУ-10 СЗ ИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа - контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касаним токоведущих частей.

    Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего тросика, а в комплектецсо штангой ШО-10-4-6,6 длиной 6,6 м и весом 3,5 кг – с земли без подъема на опору.

    Принцип действия контактной части указателя основан на преобразовании электрических сигналов в светозвуковые.

    Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части указателя встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной частей.

    Элементы светозвуковой индикации указателя УВНУ-10 СЗ ИП КБ располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

    Бесконтактная часть указателя обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание указателя в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения ''шагового напряжения''.

    Указатель УВНУ-10 СЗ ИП КБ обладает возможностью самопроверки как контактной, так и бесконтактной частей. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.

    Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В ,емкостью 1500 мА/ч.

    Низкая величина рабочего тока - 7,0 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет.

  • Технические характеристики однополюсного контактно-бесконтактного указателя напряжения с источником питания УВНУ-10 СЗ ИП КБ:

    Параметр Значение
    Минимальное напряжение, при котором срабатывает индикация контактной части, В не более 1500
    Максимальное рабочее напряжение, кВ 10
    Методы измерения контактный
    Виды индикации контактной части световая: импульсная, двухцветная
    звуковая: прерывистая
    Виды индикации бесконтактной части световая: импульсная, одноцветная
    звуковая: прерывистая
    Величина рабочего тока контактная часть, мА 7,0
    Величина рабочего тока бесконтактная часть, мА 1
    Чувствительность бесконтактной части указателя при работе в распределительных устройствах
    Для  6 кВ не менее 0,65 м
    Для  10 кВ не менее 0,9 м
    Расстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части
    На ВЛ  6-10 кВ  2-3 м (при повышении чувствительности до 12 м)
    На ВЛ  35 кВ 9 м
    На ВЛ  110 кВ 20 м
    На ВЛ  220 кВ 30 м
    На ВЛ  330 кВ 50 м
    Габаритные размеры в рабочем положениее, мм Ф 72 x 745
    Масса указателя, кг, не более 0,43

  • Комплект поставки УВНУ-10 СЗ ИП КБ

    № Наименование Количество
    1 Однополюсный контактно-бесконтактный указатель напряжения с источником питания УВНУ-10 СЗ ИП КБ 1
