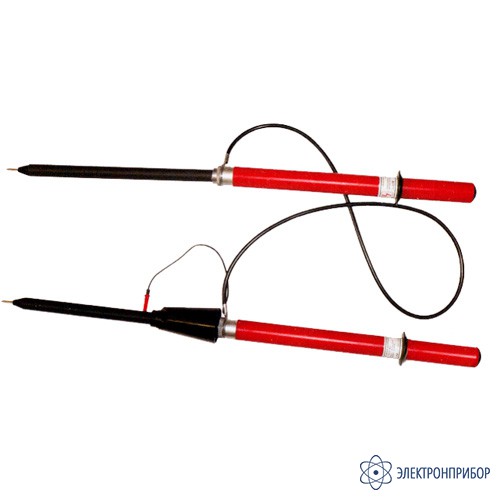

УВНУ-10 СЗ ИП КБ ТФ — двухполюсный контактно-бесконтактный указатель напряжения с трубкой фазировки и источником питания
Код товара: 42839-
-
Гарантия
1 год
-
Производитель
-
Артикул
100
Описание двухполюсного контактно-бесконтактного указателя напряжения 6-10 кВ с трубкой фазировки УВНУ-10 СЗ ИП КБ ТФ:
Указатель высокого напряжения комбинированный контактно-бесконтактный УВНУ-10 СЗ ИП КБ ТФ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части.
Элементы светозвуковой индикации указателя УВНУ-10 СЗ ИП КБ ТФ располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель УВНУ-10 СЗ ИП КБ ТФ обладает возможностью самопроверки как контактной, так и бесконтактной частей.
Надежная работа указателя УВНУ-10 СЗ ИП КБ ТФ достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В ,емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7,0 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет.
-
-
Технические характеристики двухполюсного контактно-бесконтактного указателя напряжения 6-10 кВ с трубкой фазировки УВНУ-10 СЗ ИП КБ ТФ:
Параметр Значение Порог срабатывания указателя с трубкой фазировки При схеме согласного включения, В, не ниже 12700 При схеме встечного включения, В, не выше 1500 Методы измерения контактный и бесконтактный Виды индикации контактной части световая: импульсная, двухцветная
звуковая: прерывистаяВиды индикации бесконтактной части световая: импульсная, одноцветная
звуковая: прерывистаяВеличина рабочего тока контактная часть, мА 7 Величина рабочего тока бесконтактная часть, мА 1 Чувствительность бесконтактной части указателя при работе в распределительных устройствах Для 6 кВ не менее 0,65 м Для 10 кВ не менее 0,9 м Расстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части На ВЛ 6-10 кВ 2-3 м (при повышении чувствительности до 12 м) На ВЛ 35 кВ 9 м На ВЛ 110 кВ 20 м На ВЛ 220 кВ 30 м На ВЛ 330 кВ 50 м Габаритные размеры указателя в рабочем положениее, мм Ф 72 x 745 Габаритные размеры трубки фазировки в рабочем положениее, мм Ф 52 x 745 Масса указателя с трубкой фазировки, кг, не более 0,9 Длина провода для фазировки, мм, не менее 1000 -
Комплект поставки УВНУ-10 СЗ ИП КБ ТФ
№ Наименование Количество 1 Двухполюсный контактно-бесконтактный указатель напряжения 6-10 кВ с трубкой фазировки УВНУ-10 СЗ ИП КБ ТФ 1 -
Модификации УВНУ-10 СЗ
Подберите модификацию по параметрам
ТипКонтактно-бесконтактныйИсточник питанияТрубка фазировки-
УВНУ-10 СЗ ИП КБ ТФ, двухполюсный контактно-бесконтактный указатель напряжения с трубкой фазировки и источником питания
7 080 ₽
в наличиивы сейчас просматриваете
