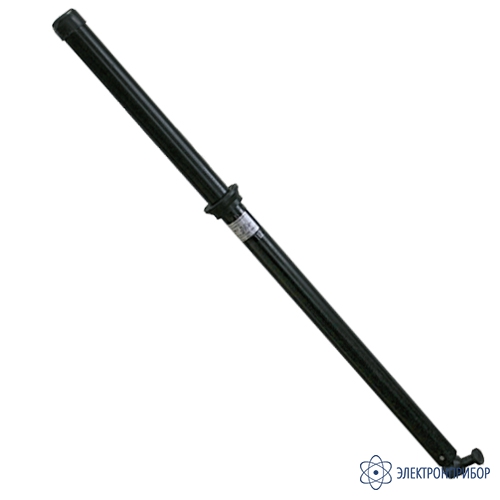

ШЭУ-1-1-0,8КФ — штанга электроизолирующая универсальная до 1 кВ с курсовым электроизолированным фонарем VONATEX
Код товара: 35091-
-
Гарантия
3 года
-
Производитель
-
Артикул
12007
Назначение штанги электроизолирующей универсальной до 1 кВ с курсовым электроизолированным фонарем VONATEX ШЭУ-1-1-0,8КФ:
Штангу электроизолирующую универсальную ШЭУ-1-1-0,8КФ применяют в действующих электроустановках до и выше 1000 В предприятий энергетики, железных дорог, связи, строительства, промышленности и других отраслей хозяйства.
Штанга электроизолирующая ШЭУ-1-1-0,8КФ с курсовым электроизолированным фонарем VONATEX предназначена для выполнения различных работ под напряжением до 1 кВ. Штанга не предназначена для работы в среде, содержащей токопроводящую пыль и агрессивные газы повышенной концентрации. Для предотвращения коротких замыканий рабочая часть штанг изготовлена из изолирующего материала. Штанга имеет резьбовые наконечники из полиамида, на которые навинчиваются оперативные насадки из полиамида, предназначенные для управления коммутационными аппаратами (включение и довключение ножей рубильников) и изолированные держатели курсового фоная VONATEX.

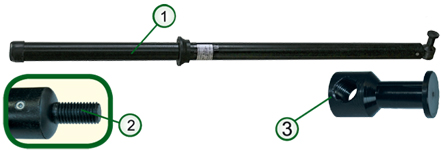

Штанга электроизолирующая ШЭУ-1-1-0,8КФ (1)
Резьбовой наконечник из полиамида (2)
Насадка оперативная из полиамида (3)Описание штанги электроизолирующей универсальной до 1 кВ с курсовым электроизолированным фонарем VONATEX ШЭУ-1КФ:

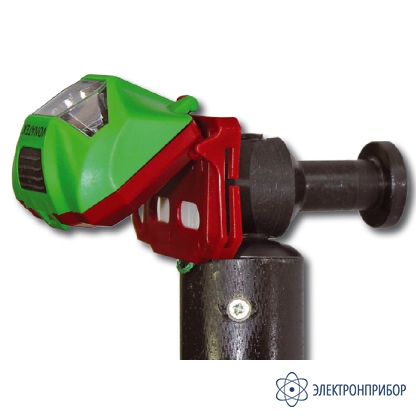

Для повышения безопасности и производительности работы в условиях с недостаточной освещенностью штангу ШЭУ-1-1-0,8КФ снабжают курсовым электроизолированным ударопрочным фонарем VONATEX. Фонарь крепится к штанге с помощью специальных держателей, снабженных страховочными шнурами.
Сборку штанги требуемой длины на соответствующий класс напряжения выполняют путем конусного соединения по скользящей посадке (труба в трубу) нескольких звеньев. При сборке штанги звенья вставляют друг в друга и проворачивают. Сочленения звеньев, составляющих каждую штангу, работают за счет трения, а в местах соединения удваивают прочность. Небольшая конусность звеньев обеспечивает их надежное соединение, в отличие от резьбовых, байонетных и других соединений.
Прикладываемые при сборке штанги ШЭУ-1-1-0,8КФ усилия определяются с учетом особенностей конкретного вида работ, поэтому способ соединения звеньев ШЭУ-1-1-0,8КФ обеспечивает высокую жесткость и прочность при весьма малой массе.
Особенности штанги электроизолирующей универсальной до 1 кВ с курсовым электроизолированным фонарем VONATEX ШЭУ-1-1-0,8КФ:
- отсутствие металлических звеньев;
- возможность безопасного использования штанги в коридорах параллельных и двухцепных ВЛ 0,4 и 6–110 кВ, на контактной сети железных дорог и электрифицированного транспорта, по сравнению с ограничениями применения электроизолирующих штанг с металлическими токопроводящими звеньями в аналогичных условиях;
- универсальность (штанга пригодна для выполнения многих видов работ вне зависимости от наличия напряжения на токоведущих частях);
- простота и надежность в эксплуатации;
- возможность комплексного использования всех звеньев в собранных штангах и отдельных звеньев для выполнения определенных работ;
- жесткость и уникальная легкость — масса штанги по сравнению со штангами такой же длины других типов (телескопических и других) меньше в 1,8–3,5 раза;
- минимальное время сборки конусного соединения звеньев при пониженных и повышенных температурах воздуха по сравнению с менее надежными винтовыми соединениями звеньев штанг других типов (других изготовителей);
- множество приспособлений и насадок;
- возможность самостоятельного изготовления и крепления необходимых насадок (штанга заканчивается стандартным резьбовым пальцем М14 длиной 40 мм);
- более длительный срок эксплуатации штанг за счет надежности соединений, взаимозаменяемости и ремонтопригодности звеньев, герметичности конструкции, негигроскопичности и электрической прочности материала труб;
- экономия средств сейчас (снижения травматизма) и в будущем (из-за отсутствия затрат на приобретение новых штанг для других видов работ);
- наличие усиленных звеньев с повышенной прочностью;
- возможность изготавливать звенья и штанги для работы в условиях с повышенной влажностью (во время дождя, тумана, снегопада).
-
-
Технические характеристики штанги электроизолирующей универсальной до 1 кВ с курсовым электроизолированным фонарем VONATEX ШЭУ-1-1-0,8КФ:
Параметр Значение Рабочее напряжение, не более, кВ 1,0 Масса изделия, не более, кг 0,4 Длина изолирующей части, не менее, мм 500 Длина рукоятки, не менее, мм 300 Общая длина штанги, не менее, мм 800 Диаметр изолирующей части, не более, мм 35 Диаметр резьбы наконечника, мм М14 Интервал рабочих температур от – 45 до + 45 ºС Относительная влажность при +25 ºС до 98 % Средний срок службы 15 лет -
Комплект поставки ШЭУ-1-1-0,8КФ
№ Наименование Количество 1 Штанга электроизолирующая универсальная ШЭУ-1-1-0,8КФ до 1 кВ 1 2 Курсовой фонарь VONATEX с изолированным держателем 1 3 Насадка оперативная для довключения ножей рубильников (выключателей) 1 4 Руководство по эксплуатации 1 -
Дополнительная комплектация ШЭУ-1-1-0,8КФ
-
Совместимость с ШЭУ-1-1-0,8КФ
