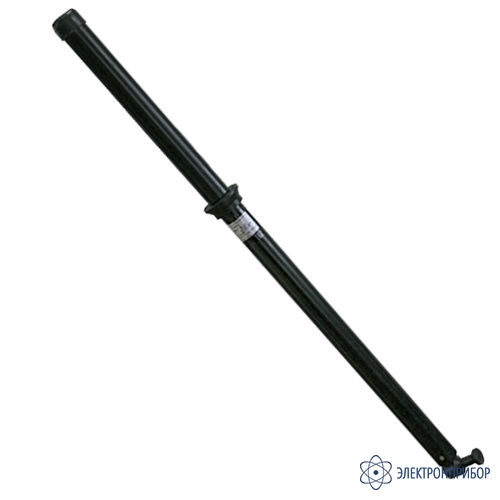

ШЭУ-10-4-5,1КФ — штанга электроизолирующая универсальная 6-110 кВ с курсовым электроизолированным фонарем VONATEX
Код товара: 35092-
-
Гарантия
3 года
-
Производитель
-
Артикул
12004
Назначение штанги электроизолирующей универсальной 6-110 кВ с курсовым электроизолированным фонарем VONATEX ШЭУ-10-4-5,1КФ:
Штанга электроизолирующая универсальная многозвенная с обычными звеньями ШЭУ-10-4-5,1КФ с курсовым электроизолированным фонарем VONATEX предназначена для выполнения различных работ в электроустановках напряжением до 110 кВ. Штангу электроизолирующую универсальную можно использовать для работы с напряжением выше 110 кВ при условии ее испытания в соответствии с действующими Правилами применения и испытания средств защиты на данное напряжение и соблюдения размеров рукоятки и изолирующей части для данного напряжения.
Штанга электроизолирующая универсальная многозвенная применяется для выполнения следующих работ по ремонту и техническому обслуживанию действующих электроустановок и воздушных линий без подъема на высоту (опоры линий связи, ВЛС, конструкции подстанций, оборудование):
- определение отсутствия напряжения на токоведущих частях электроустановок 6–330 кВ совместно с указателями напряжения УВНК-10Б-УНТЕХ и другими указателями на соответствующие классы напряжений;
- проверка совпадения фаз включаемых ЛЭП и электрооборудования 6–10 кВ совместно с указателем УПСФ-10-УНТЕХ;
- отключение и включение (довключение) разъединителей, выключателей нагрузки, рубильников, заземляющих ножей (заземлителей) 0,4–20 кВ, установленных на опорах ВЛ и конструкциях подстанций, в частности, управление предохранителями-разъединителями ПРВТ-10;
- снятие и установка патрона предохранителя-разъединителя ПРВТ-10 с целью замены заменяемого элемента с плавкой вставкой;
- замена высоковольтных предохранителей на комплектных, мачтовых и столбовых подстанциях 6–20 кВ без применения лестниц;
- установка и снятие переносных заземлений с проводов ВЛ 0,4–20 кВ и 27,5 кВ;
- определение отсутствия напряжения на ВЛ 0,4 кВ совместно с указателем УНВЛ-0,4-УНТЕХ;
- измерение значений напряжения на ВЛ 0,4 кВ и вводах в здания совместно с указателем УНВЛ-0,4М-УНТЕХ;
- определение различия рабочего и наведенного напряжения с помощью указателя высокого напряжения УВНК-10Б-УНТЕХ (контактная часть), указателя напряжения для проверки совпадения фаз УПСФ-10-УНТЕХ и указателей низкого напряжения УНВЛ-0,4-УНТЕХ или УНВЛ-0,4М-УНТЕХ с земли на ВЛ 0,4–35 кВ;

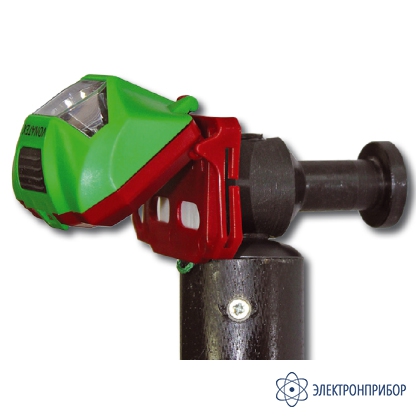

- освещение рабочей зоны с помощью курсового фонаря VONATEX;
- измерение значений тока в проводах ВЛ 0,4 кВ (для равномерного распределения нагрузок по фазам и выявления безучетного потребления электроэнергии);
- измерение распределения напряжения на изоляторах гирлянд изоляторов ВЛ 35 кВ и выше (со специальными измерительными приборами);
- точное измерение габаритов от проводов ВЛ 0,4–110 кВ и ВЛС до земли и инженерных сооружений (совместно с измерительной рулеткой);
- разъединение схлестнувшихся проводов в пролетах ВЛ и ВЛС (совместно с крюками);
- обрезка веток и сучьев деревьев вблизи проводов ВЛ и линий связи (совместно со специальными пилами и секаторами);
- подъем проводов ВЛ 0,4–110 кВ под напряжением для пропуска негабаритного транспорта и грузов;
- окраска участков металлоконструкций опор ВЛ и электрооборудования подстанций для обозначения фаз.
-
-
Технические характеристики штанги электроизолирующей универсальной 6-110 кВ с курсовым электроизолированным фонарем VONATEX ШЭУ-10-4-5,1КФ:
Параметр Значение Рабочее напряжение, не более, кВ 6 - 110 (330) Масса комплекта, не более, кг 2,4 Масса штанги в сборе, не более, кг 1,8 Общая длина штанги в сборе, не менее, мм 5100 Количество звеньев 4 Диаметр изолирующей части, не более, мм 30 - 33 Диаметр рукоятки, не более, мм 30 - 36 Диаметр резьбы наконечника штанг в основном исполнении, мм М14 Интервал рабочих температур от – 45 до + 45 ºС Относительная влажность при +25 ºС до 98 % Средний срок службы 15 лет -
Комплект поставки ШЭУ-10-4-5,1КФ
№ Наименование Количество 1 Штанга электроизолирующая универсальная ШЭУ-10-4-5,1КФ 6-110 кВ с курсовым электроизолированным фонарем VONATEX - 4 звена 1 -
Дополнительная комплектация ШЭУ-10-4-5,1КФ
-
Совместимость с ШЭУ-10-4-5,1КФ
-
ЗПЛ-Техношанс-1-01 испол. 5(70), заземление переносное линейное
Снят с производства
Подобрать аналог
