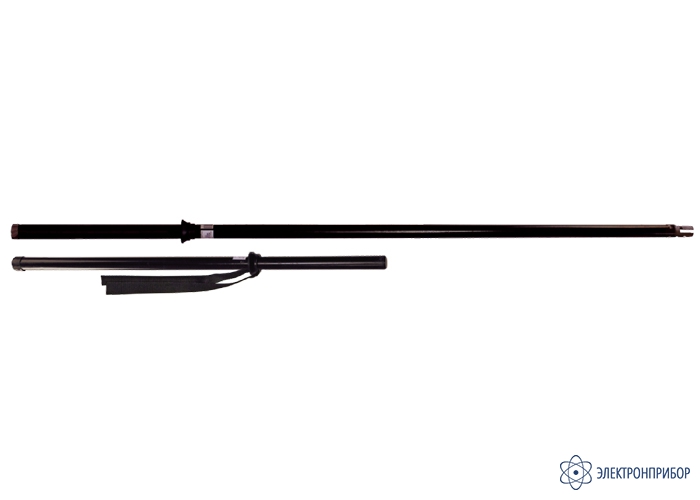

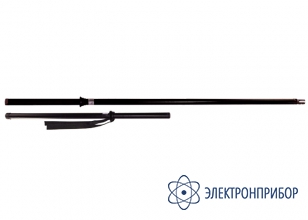

ШЭУ-110-2-2,2 — штанга электроизолирующая для заземлений
Код товара: 35102-
-
Производитель
-
Артикул
7377
Назначение штанги электроизолирующей для заземлений ШЭУ-110-2-2,2:
Штанга электроизолирующая ШЭУ-110-2-2,2 предназначена для использования совместно с переносными заземлениями для распредустройств до 110 кВ.
Штанга электроизолирующая состоит из рукоятки, ограничительного кольца, изолирующей части и рабочей части в виде специальной втулки (рис.1) для присоединения зажима заземления.
Рис.1. Специальная втулка
Штанга не предназначена для работы в среде, содержащей электропроводную пыль и агрессивные газы в повышенной концентрации. Штанга для РУ и ВЛ напряжением 35 кВ и выше выпускаются также в исполнении для работы в условиях с повышенной влажностью (во время дождя, тумана, снегопада) при наличии наведенного напряжения на отключенных электроустановках. Для обеспечения электроизолирующих свойств в условиях с повышенной влажностью штанга ШЭУ-110-2-2,2 снабжена специальной диэлектрической накладкой в форме колец с конической наружной поверхностью (рис.2).
Рис.2. Специальная диэлектрическая накладка
Для крепления к конструкциям опоры с целью предотвращения случайного сбрасывания заземления штанга в месте расположения ограничительного кольца рукоятки снабжена специальной лентой длиной не менее 750 мм (рис.3).
Рис.3. Специальная лента для крепления штанги к конструкциям опоры
Транспортная длина штанги электроизолирующей ШЭУ-110-2-2,2 для переносных заземлений не превышает 1,65 м.
-
-
Технические характеристики штанги электроизолирующей для заземлений ШЭУ-110-2-2,2:
Параметр Значение Рабочее напряжение, не более, кВ 110 Масса штанги в сборе, не более, кг 1,1 Длина рукоятки, не менее, мм 600 Общая длина штанги, не менее, мм 2200 Диаметр изолирующей части, мм 31–33 Диаметр рукоятки, не более, мм 36 Условия эксплуатации штанги интервал рабочих температур от –45 до +45 ºС;
относительная влажность при +25 ºС до 98 %Транспортная длина, м не превышает 1650 м -
Комплект поставки ШЭУ-110-2-2,2
№ Наименование Количество 1 Штанга-насадка электроизолирующая до 35 кВ 1 2 Штанга-насадка электроизолирующая на 110 кВ (длина 0,9 м) 1 3 Чехол для упаковки штанги 1 4 Руководство по эксплуатации 1 -
Дополнительная комплектация ШЭУ-110-2-2,2
-
Совместимость с ШЭУ-110-2-2,2
