ШЭУ-110-5-6,6 КФ — штанга электроизолирующая универсальная 6-110 кВ с курсовым фонарем VONATEX
Код товара: 81396-
-
Гарантия
3 года
-
Производитель
-
Артикул
11975
Назначение штанги электроизолирующей универсальной 6-110 кВ с курсовым фонарем VONATEX ШЭУ-110-5-6,6 КФ:
Штанги электроизолирующие универсальные многозвенные ШЭУ-110-4-5,1КФ и ШЭУ-110-5-6,6КФ с курсовым электроизолированным фонарем VONATEX, являются основным электрозащитным средством и предназначены для выполнения различных работ в электроустановках напряжением до 110 кВ. Штанги можно использовать для работы с напряжениями выше 110 кВ при условии их испытания в соответствии с действующими Правилами применения и испытания средств защиты на данное напряжение и соблюдения размеров рукоятки и изолирующей части для данного напряжения.
Штанги электроизолирующие универсальные многозвенные применяются для выполнения следующих работ по ремонту и техническому обслуживанию действующих электроустановок и воздушных линий электропередачи (ВЛ), в том числе и с поверхности земли без подъема на высоту (опоры линий связи, ВЛС, конструкции подстанций, оборудование):
- определение отсутствия напряжения на токоведущих частях электроустановок 6-330 кВ совместно с указателями напряжения УВНК-10Б-УНТЕХ и другими указателями на соответствующие классы напряжений;
- проверка совпадения фаз включаемых линий электропередачи и электрооборудования 6–10 кВ совместно с указателем УПСФ-10-УНТЕХ и его модификациями;
- отключение и включение (довключение) разъединителей, выключателей нагрузки, рубильников, заземляющих ножей (заземлителей) 0,4-20 кВ, установленных на опорах ВЛ и конструкциях подстанций, в частности, управление предохранителями-разъединителями ПРВТ-10;
- снятие и установка патрона предохранителя-разъединителя ПРВТ-10 с целью замены заменяемого элемента с плавкой вставкой;
- замена высоковольтных предохранителей на комплектных, мачтовых и столбовых подстанциях 6-20 кВ без применения лестниц;
- установка и снятие переносных заземлений с проводов ВЛ 0,4-20 кВ и контактной сети 27,5 кВ;
- определение отсутствия напряжения на ВЛ 0,4 кВ совместно с указателем УНВЛ-0,4-УНТЕХ;
- измерение значений напряжения на ВЛ 0,4 кВ и вводах в здания совместно с указателем УНВЛ-0,4М-УНТЕХ;
- классификация, в том числе и с поверхности земли, напряжения (рабочее или наведенное) на ВЛ 0,4–20 кВ при помощи указателя высокого напряжения УВНК-10Б-УНТЕХ (контактная часть), указателя напряжения для проверки совпадения фаз УПСФ-10-УНТЕХ и указателей низкого напряжения УНВЛ-0,4-УНТЕХ или УНВЛ-0,4М-УНТЕХ.
- измерение значений тока в проводах ВЛ 0,4 кВ (для равномерного распределения нагрузок по фазам и выявления безучетного потребления электроэнергии);
- измерение распределения напряжения на изоляторах гирлянд изоляторов ВЛ 35 кВ и выше совместно со специальными измерительными приборами;
- точное измерение габаритов от проводов ВЛ 0,4-20 кВ, контактной сети и ВЛС до земли и инженерных сооружений (совместно с измерительной рулеткой);
- разъединение схлестнувшихся проводов в пролетах ВЛ и ВЛС (совместно с крюками);
- обрезка веток деревьев вблизи проводов ВЛ и линий связи (совместно со специальными электроизолирующими штангами, снабженными пилами и секаторами);
- окраска участков металлоконструкций опор ВЛ и электрооборудования подстанций для обозначения фаз.
Кроме того, с помощью штанги ШЭУ-110-5-6,6 КФ могут выполняться следующие работы в электроустановках и на других объектах:
- подъем электрических светильников (прожекторов) для временного освещения рабочих мест и оборудования;
- закрепление на конструкциях страховочных устройств для безопасного подъема на высоту;
- очистка крыш и карнизов зданий и сооружений от снега и льда (сосулек и т. п.);
- подъем и установка элементов раскрепления стоек опор ВЛ и связи;
- подъем проводов ВЛ без снятия напряжения для пропуска негабаритных грузов;
- присоединение измерительных проводов приборов к проводам линий электропередачи, шлейфам подстанций, трансформаторам и другому электрооборудованию без подъема на высоту совместно с электроизолирующей штангой ШПИ;
- применение (совместно с блочно-канатным подъемным устройством БКПУ) для подъема грузов на опору ВЛ при проведении ремонтно-эксплуатационных и других видов работ;
- установка устройства страховочного универсального УСУТ на высоту до 9 м;
- установка раскрепляющего устройства АРКАНТЕХ для опор ВЛ;
- установка устройства безопасности для валки или удерживания угрожающих деревьев УВУД.

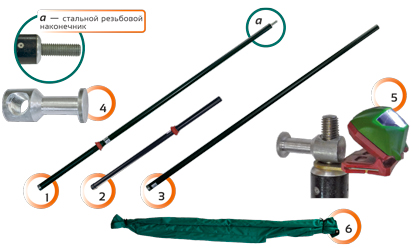

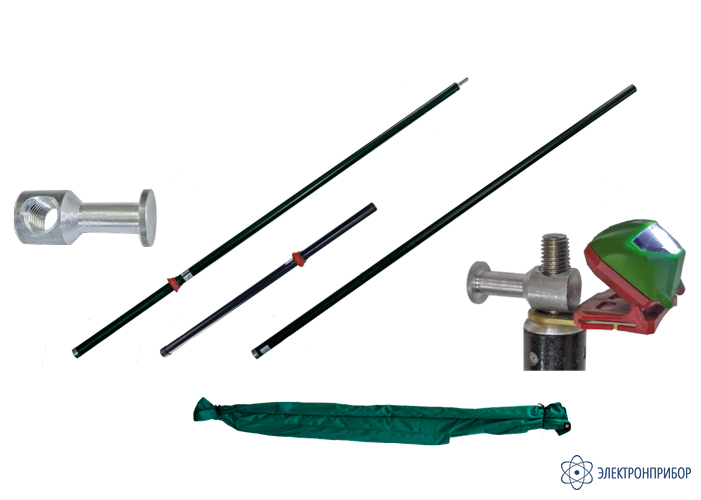

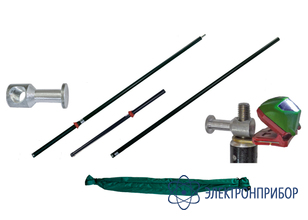

1 - штанга электроизолирующая 6–35 кВ;
2 - штанга-насадка на 110 кВ;
3 - штанга-удлинитель;
4 - насадка для оперативных переключений (материал — дюралюминий);
5 - курсовой электроизолированный ударопрочный фонарь VONATEX с неизолированным держателем;
6 - чехол для упаковки штанги -
-
Технические характеристики штанги электроизолирующей универсальной 6-110 кВ с курсовым фонарем VONATEX ШЭУ-110-5-6,6 КФ:
Параметр Значение ШЭУ-110-4-5,1КФ ШЭУ-110-5-6,6КФ ШЭУ-110-5-6,6КФ с доп. звеном Рабочее напряжение, не более, кВ 6-110 (330) Масса штанги в сборе, не более, кг 1,8 2,3 2,8 Общая длина штанги в сборе*, не менее, мм 5100 6600 7900 Диаметр изолирующей части, не более, мм 31–33 Диаметр рукоятки, не более, мм 36 *Из комплекта звеньев многозвенной штанги могут быть собраны штанги меньшей длины для наибольшей адаптации к рабочему месту. Наличие укороченного звена позволяет изменять длину собранной штанги от 1,6 м до максимального значения с шагом 1,4–1,45 м и 0,7–0,75 м, что значительно повышает удобство эксплуатации.
-
Комплект поставки ШЭУ-110-5-6,6 КФ
№ Наименование Количество 1 Штанга электроизолирующая 6-35 кВ 1 2 Штанга-насадка на 110 кВ 1 3 Штанга-удлинитель 3 4 Насадка для оперативных переключений (материал — дюралюминий) 1 5 Курсовой электроизолированный ударопрочный фонарь VONATEX с неизолированным держателем 1 6 Чехол для упаковки штанги 1 7 Руководство по эксплуатации 1 -
Дополнительная комплектация ШЭУ-110-5-6,6 КФ
