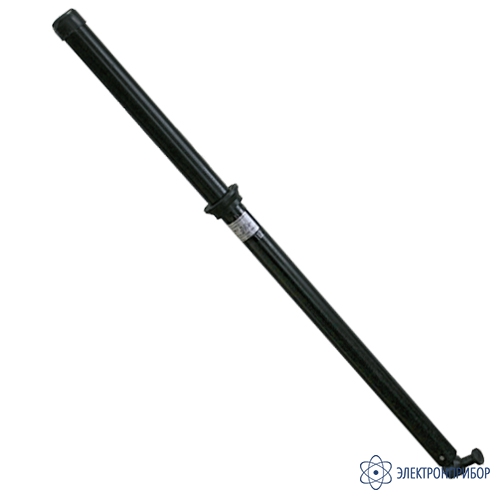

ШЭУ-220-3-3,7КФ — штанга электроизолирующая универсальная 35-220 кВ с курсовым электроизолированным фонарем VONATEX
Код товара: 35100-
-
Гарантия
3 года
-
Производитель
-
Артикул
12018
Назначение штанги электроизолирующей универсальной 35-220 кВ с курсовым электроизолированным фонарем VONATEX ШЭУ-220-3-3,7КФ:
Штанга электроизолирующая универсальная ШЭУ-220-3-3,7КФ предназначена для использования в качестве изолирующих штанг для выполнения различных работ под напряжением в электроустановках 6 - 220 кВ.
Совместно с дополнительными устройствами и приспособлениями универсальная штанга ШЭУ-220-3-3,7КФ позволяют выполнять следующие работы:
- определять наличие/отсутствие напряжения на токоведущих частях электрооборудования 6 - 220 кВ совместно с указателем высокого напряжения УВНК-10Б-УНТЕХ и его модификациями;
- проверять совпадение фаз 3–20 кВ с помощью специальных фазировочных насадок (указатель проверки совпадения фаз УПСФ-10-УНТЕХ и его модификации);
- различать рабочее и наведенное напряжение с помощью указателя высокого напряжения УВНК-10Б-УНТЕХ (контактная часть), указателя напряжения для проверки совпадения фаз УПСФ-10-УНТЕХ и указателей низкого напряжения УНВЛ-0,4-УНТЕХ или УНВЛ-0,4М-УНТЕХ с земли на ВЛ 0,4–35 кВ;
- освещать рабочую зону с помощью курсового фонаря VONATEX.
Штанга ШЭУ-220-3-3,7КФ позволяет также выполнять работы:
- обрезать веток и сучьев деревьев вблизи проводов ВЛ (совместно со специальными пилами и секаторами);
- спиливать ветки и сучья вблизи ВЛ специальной пилой ШЭУП;
- снимать посторонние предметы с проводов и шин.
Штанги ШЭУ-220-3-3,7КФ не предназначены для работы в среде, содержащей токопроводящую пыль и агрессивные газы повышенной концентрации, а также для работ в электроустановках под напряжением в условиях дождя, тумана, снегопада без применения специальных насадок для работы в дождь.
Для присоединения различных приспособлений штанги ШЭУ-220-3-3,7КФ снабжены стальным резьбовым наконечником.

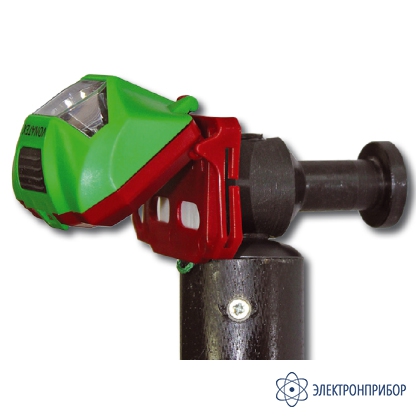

Для предотвращения несчастных случаев применяется съёмный переносной изолированный курсовой фонарь VONATEX, который размещен на корпусе штанги ШЭУ-220-3-3,7КФ. Луч курсового фонаря яркостью не менее 60 лм не только отлично освещает токоведущие части, но и обеспечивает хорошее общее освещение рабочей зоны. При этом глаз оператора успевает адаптироваться к хорошему освещению и не перенапрягается, как от яркой оптической индикации любого указателя без фонаря.
Фонарь ударопрочный и многофункциональный, имеет несколько режимов работы (постоянный и мигающий свет). Источник питания фонаря 3 щелочных (ALKALINE) элемента питания типоразмера ААА.
-
-
Технические характеристики штанги электроизолирующей универсальной 35-220 кВ с курсовым электроизолированным фонарем VONATEX ШЭУ-220-3-3,7КФ:
Параметр Значение Рабочее напряжение, не более, кВ 6 - 220 Масса штанги в сборе, не более, кг 1,5 Длина изолирующей части, не менее, мм 2900 Длина рукоятки, не менее, мм 800 Общая длина штанги в сборе, не менее, мм 3700 Количество звеньев 3 Диаметр изолирующей части, не более, мм 31 - 33 Диаметр рукоятки, не более, мм 36 Диаметр резьбы наконечника, мм М14 Интервал рабочих температур от – 45 до + 45 ºС Относительная влажность при +25 ºС до 98 % Средний срок службы 15 лет -
Комплект поставки ШЭУ-220-3-3,7КФ
№ Наименование Количество 1 Штанга электро-изолирующая до 35 кВ 1 2 Штанга-насадка на 110 кВ (длина 0,9 м) 1 3 Штанга-удлинитель с дополнительным кольцом 1 4 Курсовой электроизолированный ударопрочный фонарь VONATEX с неизолированным держателем 1 5 Чехол для упаковки штанги 1 6 Руководство по эксплуатации 1 -
