ШЭУГ

Штанги оперативные

ШЭУГ-110-6-8,5 — штанга электроизолирующая для сбивания гололеда 0,4-110 кВ с усиленными звеньями

Код товара: 49641
  • Является модификацией ШЭУГ

    Назначение штанги электроизолирующей для сбивания гололеда ШЭУГ:

    Штанги электроизолирующие ШЭУГ предназначены для удаления льда и снега с проводов воздушных линий электропередачи, элементов конструкций электроустановок, в том числе находящихся под напряжением 0,4-330 кВ, а также иных объектов электросетевого комплекса. Штанги ШЭУГ могут использоваться в условиях с повышенной влажностью, в том числе во время дождя, росы, тумана, снегопада.

    Описание штанги электроизолирующей для сбивания гололеда ШЭУГ:

    Однозвенная штанга ШЭУГ-15-1-1,5 содержит рабочую часть 1, выполненную из алюминиевого профиля 2 и специального крюка КВЛ 3, изолирующую часть 4 (рабочее напряжение 0,4-15 кВ) и рукоятку 5 со стандартным для штанг ШЭУ конусным соединением, которое позволяет использовать штангу ШЭУГ совместно с однозвенными и многозвенными штангами ШЭУ на рабочее напряжение, необходимое для обеспечения возможности применения ШЭУГ в электроустановках до 330 кВ.

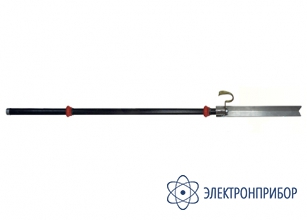

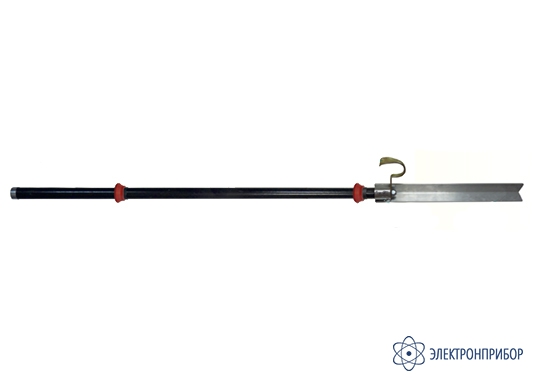

    Рис.1. Штанга электроизолирующая для сбивания гололеда, 0,4-15 кВ, ШЭУГ-15-1-1,5

    Многозвенные штанги ШЭУГ-110-5-6,6 и ШЭУГ-110-6-8,5 содержат усиленные звенья, что позволяет увеличить жесткость собранных штанг и, следовательно, уменьшить паразитное раскачивание рабочего органа в процессе сбивания льда и снега с проводов линий электропередачи.

  • Технические характеристики штанги электроизолирующей для сбивания гололеда 0,4-110 кВ с усиленными звеньями ШЭУГ-110-6-8,5:

    Параметр Значение
    ШЭУГ-15-1-1,5 ШЭУГ-110-5-6,6 ШЭУГ-110-6-8,5
    Рабочее напряжение, кВ 0,4-15* 6-110 6-110
    Масса штанги в сборе, не более, кг 4,7 6,0 7,4
    Общая длина штанги в сборе, мм 1450 6600 8400
    Транспортная длина, не более, мм 1450 1755 1755
    Количество звеньев с рабочим органом 1 1 1
    Количество обычных звеньев штанг ШЭУ для условий с повышенной влажностью — 2 1
    Количество усиленных звеньев штанг ШЭУ (длина звена 1,75 м) — 1 3
    Количество усиленных укороченных звеньев штанг ШЭУ (длина звена 0,9 м) — 1 1

    Примечание:
    *При использовании штанг ШЭУ на соответствующее рабочее напряжение штанга ШЭУГ-15-1-1,5 может применяться в электроустановках 0,4-330 кВ.

  • Комплект поставки ШЭУГ-110-6-8,5

    № Наименование Количество
    1 Штанга электроизолирующая для сбивания гололеда 0,4-110 кВ с усиленными звеньями ШЭУГ-110-6-8,5 1
