Назначение штанги оперативной универсальной ШОУ-500:

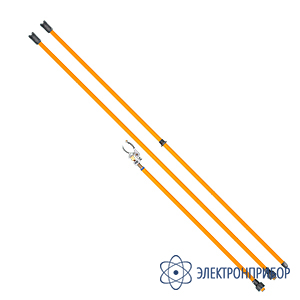

Штанга изолирующая оперативная универсальная ШОУ-500 предназначена для оперативной работы (операции с разъединителями, смена предохранителей, установка деталей разрядников и т. п.) в электроустановках напряжением 500 кВ переменного тока промышленной частоты. Штанга изготавливается на основе прочного на изгиб диэлектрического стеклопластика. Ограничительное кольцо и торцевые заглушки изготавливаются из диэлектрической морозостойкой и стойкой к ультрафиолетовому излучению резины. Штанга герметична, что предотвращает попадание влаги и токопроводной грязи во внутренние полости штанги. Штанга окрашены в яркий оранжевый сигнальный цвет. Клещи универсальной штанги выполнены из прочного электротехнического алюминиевого сплава и имеют раскрыв до 85 мм. Узел сочленения звеньев штанги не содержит металлических соединительных элементов и выполнен из морозостойкого стеклонаполненного полиамида с удобной накидной гайкой и крупной резьбой.
Технические характеристики штанги оперативной универсальной ШОУ-500:
Параметр
Значение
Номинальное рабочее напряжение, кВ
500
Длина изолирующей части, мм
4000
Длина рукоятки, мм
1000
Длина штанги, м
5,0
Количество звеньев, шт
3
Вес, кг
4,0
Условия эксплуатации:
- температура окружающего воздуха
- относительная влажность воздуха
