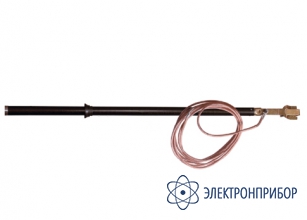

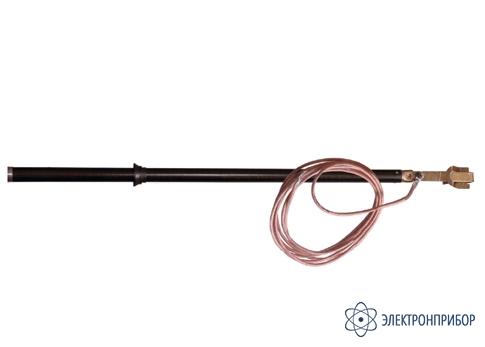

ШПИ — штанга электроизолирующая для присоединения измерительных приборов

Код товара: 54157

  • Назначение штанги электроизолирующей для присоединения измерительных приборов ШПИ:

    Штанга электроизолирующая для присоединения измерительных приборов ШПИ предназначе­на для присоединения измерительных проводов приборов к прово­дам воздушной линии электропередачи, шлей­фам под­станций, трансформа­то­рам и другому электрооборудова­нию с земли без подъ­ема на высоту. Штанга укомплектована штангой универсальной 6-110 кВ ШЭУ-110-2-2,2 и штангой дополнительной ДЗ для многозвенных штанг.

    Штанга электроизолирующая для присоединения измерительных приборов ШПИ применяется сов­местно с универсальными электроизолирующими штангами ШЭУ-10-4-5,1КФ, ШЭУ-10-5-6,6КФ и ШЭУ-110-5-7,3КФ.

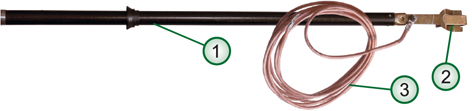

    Рис. 1. Штанга-насадка ШПИ

    Штанга электроизолирующая для присоединения измерительных приборов ШПИ содержит электроизолирующую штангу 1, специальный электродинамический зажим 2 и присоединенный к зажиму измерительный провод 3.

  • Технические характеристики штанги электроизолирующей для присоединения измерительных приборов ШПИ:

    Параметр Значение
    Длина провода для присоединения измерительного прибора, м, не менее 10
    Сечение провода для присоединения измерительного прибора, мм2, не менее 10
    Длина изолирующей части штанги, мм, не менее 700
    Длина рукоятки штанги, мм, не менее 300
    Общая длина штанги, мм, не более 1220
    Диаметр изолирующей части штанги, мм, не более 34
    Вес, кг 3
    Интервал рабочих температур, °С от – 45 до + 45
    Относительная влажность при +25°С, до % 98
    Средний срок службы, лет 15

  • Комплект поставки ШПИ

    № Наименование Количество
    1 Штанга универсальная 6-110 кВ ШЭУ-110-2-2,2 1
    2 Штанга дополнительная ДЗ для многозвенных штанг 1
    3 Чехол 1
    4 Руководство по эксплуатации 1

  • Совместимость с ШПИ
