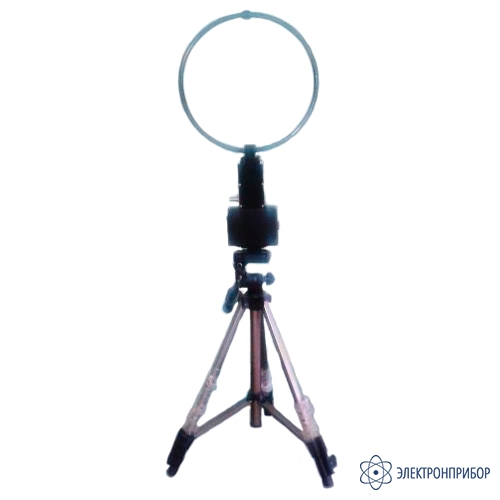

П6-50М — антенна рамочная активная (9 кГц-30 МГц)

Код товара: 73103
  • 63238-16

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      63238-16 до 31.12.2025

    Назначение антенны рамочной активной (9 кГц-30 МГц) П6-50М:

    Антенна рамочная активная П6-50М обеспечивает преобразование магнитного поля в диапазоне частот от 0,009 до 30 МГц в электрический сигнал.

    Система защиты от перегрузок исключает возможность выхода из строя антенн при сильных электрических и магнитных полях, включая близкие грозовые разряды. По устойчивости к внешним воздействующим факторам преобразователь соответствует требованиям группы 4 ГОСТ 22261 (с пределами рабочих температур окружающей среды от -10 до +55 °C).

    Области применения антенны рамочной активной (9 кГц-30 МГц) П6-50М:

    • обнаружение и измерение уровней биологически опасных для жизни людей электромагнитных излучений (ЭМИ);
    • измерение интенсивности ЭМИ для контроля норм по электромагнитной безопасности (специсследования ПЭМИН);
    • решение задач обеспечения электромагнитной совместимости.

  • Технические характеристики антенны рамочной активной (9 кГц-30 МГц) П6-50М:

    Параметр Значение
    Диапазон рабочих частот от 9 кГц до 30 МГц
    Величина коэффициента калибровки в зависимости от частоты от 28 до 34 дБ (1/ м)
    Пределы допускаемой основной погрешности коэффициента калибровки ± 2 дБ
    Пределы допускаемой дополнительной погрешности коэффициента  калибровки, обусловленной отклонением температуры окружающего воздуха от нормальной (20± 5)°С в пределах диапазона рабочих температур ±1,0 дБ
    Максимальная измеряемая напряженность 3,7 В/м
    Сопротивление выхода антенны 50 Ом
    Допустимое значение модуля выходного импеданса антенны находится в пределах (50±15) Ом
    Питание 8 аккумуляторов типоразмера АА
    ± 5 В
    Время непрерывной работы не менее 8 ч
    Диаметр рамки 160 мм
    Габаритные размеры 460х165х55 мм
    Масса (без треноги) не более 0,9 кг
    Диапазон рабочих температур от - 10 до + 55°C

  • Комплект поставки П6-50М

    № Наименование Количество
    1 Антенна рамочная активная (9 кГц-30 МГц) П6-50М 1
    2 Тренога 1
    3 Кабель длиной 3 метра 1
    4 Руководство по эксплуатации 1
    5 Формуляр 1
