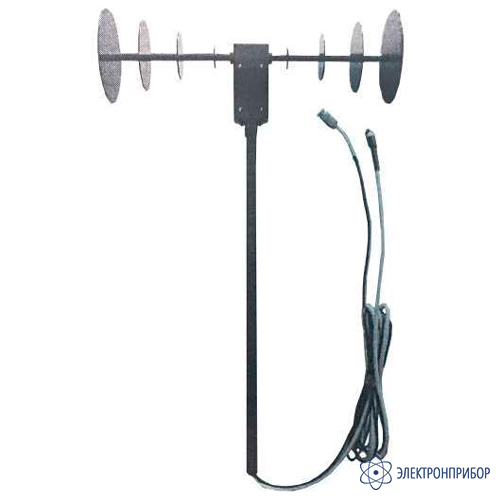

П6-51M/1 — антенна дипольная активная (9 кГц-30 МГц)
Код товара: 44344-
Описание антенны дипольной активной (9 кГц-30 МГц) П6-51M/1:
Антенна П6-51M/1 обеспечивает преобразование электрического поля в диапазоне частот от 0,009 до 30 МГц в электрический сигнал. В комплекте с измерительным приемником, селективным микровольтметром или анализатором спектра предназначена для измерения напряженности электрического поля.
Система защиты от перегрузок исключает возможность выхода из строя антенн при сильных статических полях. По устойчивости к внешним воздействующим факторам преобразователь соответствует требованиям группы 4 ГОСТ 22261, с пределами рабочих температур окружающей среды от -10 до +55 ºС.
Области применения антенны дипольной активной (9 кГц-30 МГц) П6-51M/1:
- обнаружение и измерение уровней биологически опасных для жизни людей электромагнитных излучений (ЭМИ);
- измерение интенсивности ЭМИ для контроля норм по электромагнитной безопасности (специсследования ПЭМИН);
- решение задач обеспечения электромагнитной совместимости.
-
Технические характеристики антенны дипольной активной (9 кГц-30 МГц) П6-51M/1:
Параметр Значение Диапазон рабочих частот, МГц от 0,009 до 30 Диапазон изменений коэффициента калибровки, дБ/м от 13 до 22 Пределы допускаемой погрешности определения коэффициента калибровки, дБ ±2 Напряжение собственных шумов антенны при полосе пропускания Δƒ на частоте ƒ, дБмкВ, не более:
при Δƒ = 0,2 кГц и ƒ = 0,009 МГц
при Δƒ = 0,2 кГц и ƒ = 0,015 МГц
при Δƒ = 0,2 кГц и ƒ = 0,15 МГц
при Δƒ = 9 кГц и ƒ = 3 МГц
при Δƒ = 9 кГц и ƒ = 30 МГц
15
10
5
5
1Время непрерывной работы антенны при полностью заряженных аккумуляторных батареях, ч, не менее 8 Входное сопротивление, Ом 50 Габаритные размеры (длина×ширина×высота), мм, не более 405х558х128 мм Масса, кг, не более 0,9 Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха при температуре 30 ºС, %
- атмосферное давление, мм рт. ст.
от -10 до +55
до 90
от 525 до 800 -
Комплект поставки П6-51M/1
№ Наименование Количество 1 Антенна дипольная активная П6-51М/1* 1 2 Тренога 1 3 Зарядное устройство** 1 4 Блок питания аккумуляторный 1 5 Адаптер питания** 1 6 Эксплуатационная документация 1 7 Методика поверки 1 *антенна поставляется со штатным кабелем (3 м). При заказе дополнительного (нештатного) кабеля его длина определяется заказчиком при оформлении договора на поставку антенн;
**допускается поставка с другими типами устройства зарядного и аккумуляторов, имеющих сертификат соответствия и допущенных к применению в Российской Федерации.Дополнительная комплектация П6-51M/1:
(поставляется по требованию заказчика за отдельную плату)
№ Наименование Количество 1 Блок питания сетевой 1 -
