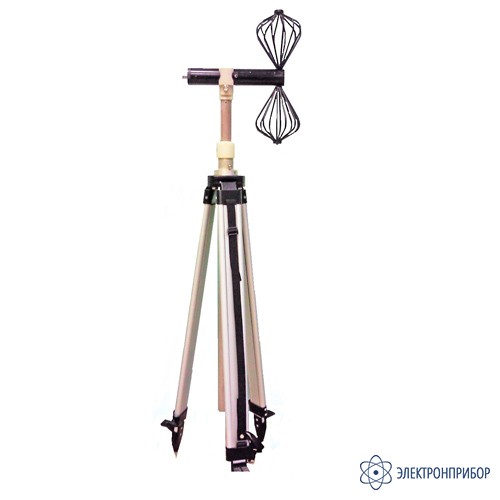

П6-51M/2 — антенна дипольная активная (30 МГц-1000 МГц)

Код товара: 44345
    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      63239-16 до 31.12.2025

    Описание антенны дипольной активной (30 МГц-1000 МГц) П6-51M/2:

    Антенна П6-51M/2 обеспечивает преобразование электрического поля в диапазоне частот от 30 до 1000 МГц в электрический сигнал. В комплекте с измерительным приемником, селективным микровольтметром или анализатором спектра предназначена для измерения напряженности электрического поля. Система защиты от перегрузок исключает возможность выхода из строя антенн при сильных статических полях. По устойчивости к внешним воздействующим факторам преобразователь соответствует требованиям группы 4 ГОСТ 22261, с пределами рабочих температур окружающей среды от минус 10 до плюс 55 ºС.

    В состав комплекта поставки П6-51M/2 включаются по согласованию с Заказчиком треноги и радиочастотные кабели необходимой длины (от 2 до 10 м). К каждой антенне прилагается Свидетельство о поверке средства измерений, выданное органом Ростехрегулирования.

  • Технические характеристики антенны дипольной активной (30 МГц-1000 МГц) П6-51M/2:

    Параметр Значение
    Рабочих диапазон частот от 30 МГц до 1000 МГц
    Диапазон изменения коэффициента калибровки антенны с кабелем от 10 до 25 дБ (1/ м)
    Пределы допускаемой основной погрешности коэффициента калибровки ± 2 дБ
    Пределы допускаемой дополнительной погрешности коэффициента  калибровки, обусловленной отклонением температуры окружающего воздуха от нормальной (20±5)°C  в пределах диапазона рабочих температур на каждые 10°C ±1,0 дБ
    Волновое сопротивление выхода антенны 50 Ом
    Допустимое значение модуля выходного импеданса антенны  находится в пределах (50±15) Ом
    КСВН   не более 2,5
    Соединитель тип V по ГОСТ 13317-89
    Максимально допустимая напряженность измеряемого электрического поля не менее 140 дБ(мкВ/м)
    Питание 8 аккумуляторов типоразмера АА встраиваемые в батарейный отсек
    ± 5 В
    Время непрерывной работы не менее 8 ч
    Габаритные размеры 405х716х137 мм
    Масса (без треноги) не более 1,4 кг
    Диапазон рабочих температур от минус 10 до плюс 55°С
  • Комплект поставки П6-51M/2

    Наименование Количество
    1 Преобразователь дипольный активный П6-51М/2 1
    2 Блок аккумуляторный 1
    3 Комплект кабелей соединительных 1
    4 Блок питания стабилизированный 1
    5 Эксплуатационная документация 1
    6 Методика поверки 1
