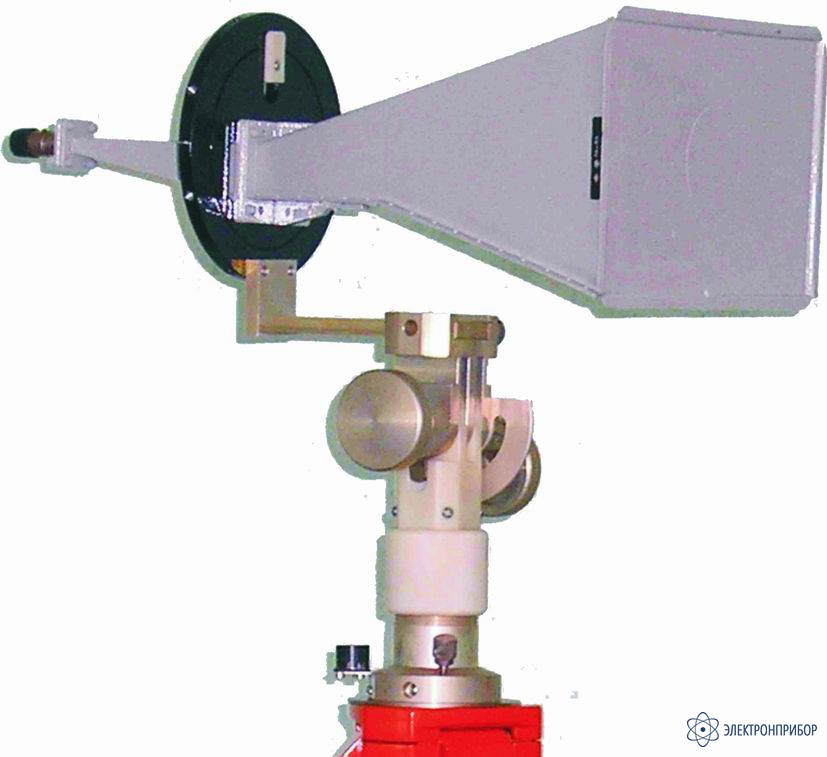

П6-59 — антенна измерительная рупорная (1 ГГц-18 ГГц)

Код товара: 37559
    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      27570-04 до 06.04.2020

    Назначение измерительной антенны П6-59

    Антенна является пассивной и предназначена для излучения и измерения электромагнитного поля в диапазоне частот от 1 до 18 ГГц и используется для измерения радиопомех при решении задач электромагнитной совместимости технических средств, а также предельно допустимых уровней электромагнитных полей при экологозащитных мероприятиях.

    Обеспечивает проведение раздельных измерений горизонтальной и вертикальной составляющих электромагнитного поля.

    Соответствует требованиям ГОСТ Р 51319-99 и международного стандарта СИСПР 16-1. Может эксплуатироваться в помещениях и на открытых площадках.

    В состав комплекта поставки включаются по согласованию с Заказчиком треноги и радиочастотные кабели необходимой длины.

    К каждой антенне прилагается Свидетельство о поверке средства измерений, выданное органом Ростехрегулирования.

  • Характеристики

    Параметр Значение
    Рабочий диапазон частот  от 1,0 до 18 ГГц
    Коэффициент усиления антенны  от 6 до 20 дБ
    Коэффициент калибровки антенны от 23 до 38 дБ(1/м)
    Пределы допустимой основной погрешности коэффициента усиления антенны  не более ± 2 дБ
    КСВН антенны (максимальный/типовой) 2,0 / 1,5
    Поляризация линейная
    Волновое сопротивление входа антенны  50 Ом
    Максимальная мощность на входе антенны 10 Вт
    Габаритные размеры 490х254х164 мм
    Масса 3,4 кг
    Диапазон рабочих температур от -10 до +50°С
