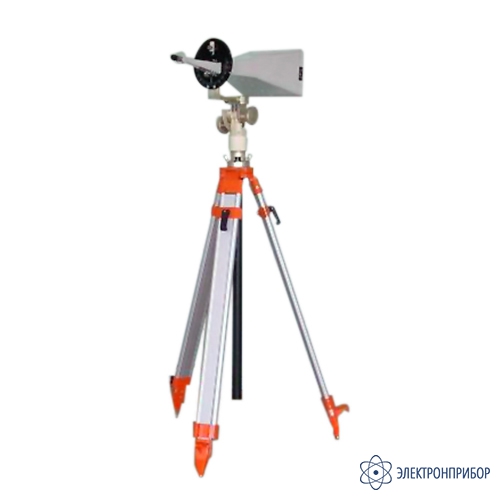

П6-59М — антенна измерительная рупорная (0,8-18 ГГц)

Код товара: 44346
    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      64137-16 до 06.06.2026

    Назначение антенны измерительной рупорной (0,8-18 ГГц) П6-59М:

    Антенна измерительная рупорная П6-59М обеспечивает преобразование плотности потока энергии электромагнитного поля в диапазоне частот от 0,8 до 18 ГГц в электрический сигнал. В комплекте с измерительным приёмным устройством (селективным милливольтметром, анализатором спектра) антенна предназначена для измерения плотности потока энергии электромагнитного поля и параметров антенных устройств, в комплекте с генератором сигналов – для воспроизведения электромагнитного поля с заданной плотностью потока энергии.

    Обеспечивает проведение раздельных измерений горизонтальной и вертикальной составляющих электромагнитного поля.

    Соответствует требованиям международного стандарта СИСПР 16-1. Может эксплуатироваться в помещениях и на открытых площадках.

    Области применения антенны измерительной рупорной (0,8-18 ГГц) П6-59М:

    • обнаружение и измерение уровней биологически опасных для жизни людей электромагнитных излучений (ЭМИ);
    • измерение интенсивности ЭМИ для контроля норм по электромагнитной безопасности (специсследования ПЭМИН);
    • решение задач обеспечения электромагнитной совместимости.
  • Технические характеристики антенны измерительной рупорной (0,8-18 ГГц) П6-59М:

    Параметр Значение
    Рабочих диапазон частот 0,8 до 18,0 ГГц
    Коэффициент калибровки антенны от 23 до 38 дБ (1/м)
    Пределы допустимой основной погрешности коэффициента усиления антенны не более ± 2 дБ
    КСВН антенны не более 2,0
    Поляризация линейная
    Уровень боковых лепестков не более  -10 дБ
    Волновое сопротивление входа антенны (7/3,04 мм по ГОСТ 13317) 50 Ом
    Максимальная мощность на входе антенны 10 Вт
    Габаритные размеры 490х260х180 мм
    Масса (без треноги) 3,8 кг
    Диапазон рабочих температур от -35 до +50°С
  • Комплект поставки П6-59М

    Наименование Количество
    1 Антенна измерительная рупорная (0,8-18 ГГц) П6-59М 1
    2 Тренога 1
    3 Кабель длиной 3 метра 1
    4 Эксплуатационная документация 1
    5 Формуляр 1
