П668, П6 68

Оборудование для приемника измерительного РИАП 1.8

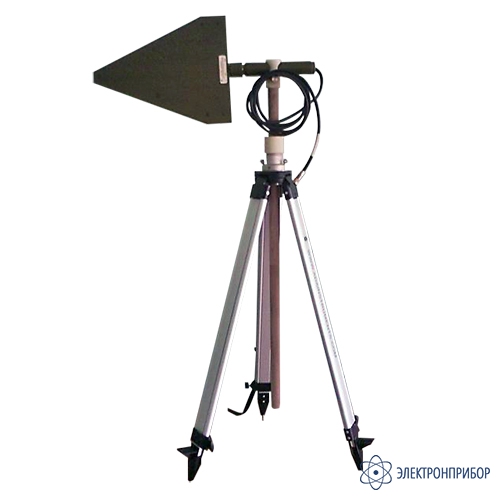

П6-68 — антенна пассивная логопериодическая (500-3000 МГц)

Код товара: 37569
    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      29927-05 до 17.07.2017

    Назначение антенны пассивной логопериодической (500-3000 МГц) П6-68:

    Антенна пассивная логопериодическая П6-68 обеспечивает преобразование электромагнитного поля в диапазоне частот от 500 до 3000 МГц в электрический сигнал в режиме приёма и электрического сигнала в электромагнитное поле в режиме излучения.

    В комплекте с измерительным приемником, селективным микровольтметром или анализатором спектра предназначена для измерения напряженности электрической составляющей электромагнитного поля, в комплекте с генератором сигналов — для воспроизведения электромагнитного поля.

    Области применения антенны пассивной логопериодической (500-3000 МГц) П6-68:

    • обнаружение и измерение уровней биологически опасных для жизни людей электромагнитных излучений (ЭМИ);
    • измерение интенсивности ЭМИ для контроля норм по электромагнитной безопасности (специсследования ПЭМИН);
    • решение задач обеспечения электромагнитной совместимости.
  • Технические характеристики антенны пассивной логопериодической (500-3000 МГц) П6-68:

    Параметр Значение
    Диапазон рабочих частот от 500 до 3000 МГц
    Величина коэффициента калибровки в зависимости от частоты от 20 до 35 дБ (1/ м)
    Пределы допускаемой основной погрешности коэффициента калибровки антенны не более ±2 дБ
    КСБн антенны не более 2,5
    Поляризация линейная
    Отношение максимального напряжения к минимальному при изменении ориентации в однородном поле не менее 20 дБ
    Величина максимально допустимой входной мощности 5 Вт
    Сопротивление выхода антенны 50 Ом
    Максимальная мощность на входе антенны 10 Вт
    Габаритные размеры 280х400х40 мм
    Масса (без треноги) не более 2 кг
    Нормальные условия применения:
    - температура окружающего воздуха
    - относительная влажность воздуха при 25 °С
    - атмосферное давление

    20±5 °С
    30-80 %
    630-795 мм рт.ст
    Рабочие условия применения:
    - температура окружающего воздуха
    - относительная влажность воздуха при 25 °С
    - атмосферное давление

    -10...+40 °С
    90%
    537-800 мм рт.ст
  • Комплект поставки П6-68

    Наименование Количество
    1 Антенна пассивная логопериодическая (500-3000 МГц) П6-68 1
    2 Тренога 1
    3 Кабель длиной 3 метра 1
    4 Руководство по эксплуатации 1
    5 Формуляр 1
