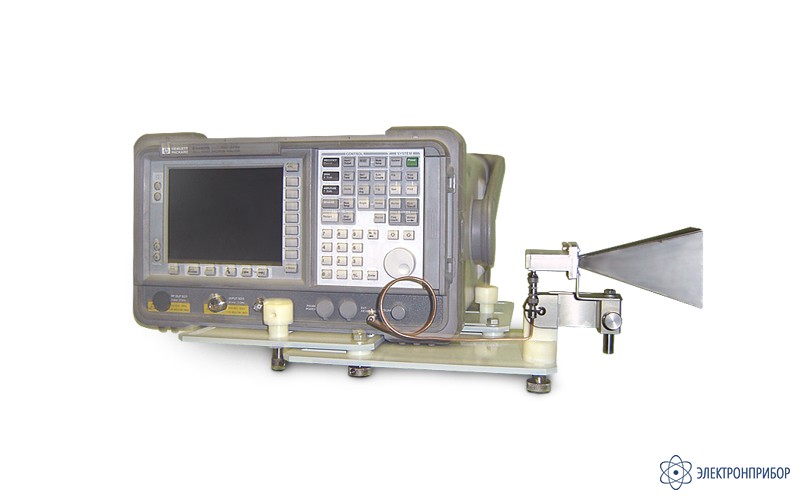

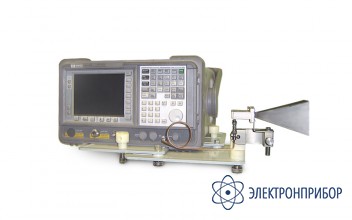

П6-69 — антенна измерительная рупорная П6-69 (17,44-40 ГГц)
Код товара: 37570-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
32117-06 до 17.07.2017
Назначение П6-69
Антенна является пассивной и предназначена для излучения и измерения электромагнитного поля в диапазоне частот от 17,44 ГГц до 40 ГГц и используется для измерения радиопомех при решении задач электромагнитной совместимости технических средств, а также предельно допустимых значений электромагнитных полей при экологозащитных мероприятиях. Обеспечивает проведение раздельных измерений горизонтальной и вертикальной составляющих электромагнитного поля. Соответствует требованиям ГОСТ Р 51319-99 и международного стандарта СИСПР 16-1. Может эксплуатироваться в помещениях и на открытых площадках.
К каждой антенне прилагается Свидетельство о поверке средства измерений, выданное органом Ростехрегулирования.
-
-
Характеристики
Параметр Значение Диапазон рабочих частот от 17,44 до 40 ГГц Пределы допускаемой относительной погрешности эффективной поверхности и коэффициента калибровки антенны не более ±2,0 дБ Соединитель в диапазоне частот от 17,44 до 37,5 ГГц 3,5/1,52 мм Соединитель в диапазоне частот от 17,44 до 40 ГГц 2,4/1,04 мм КСВН антенны не более 2,0 Поляризация линейная Уровень сигнала ортогональной поляризации относительно сигнала основной поляризации на выходе антенны не более - 20 дБ Сопротивление выхода антенны 50 Ом Средняя наработка на отказ антенны не менее 10000 ч Коэффициент калибровки антенны от 35 дБ до 46 дБ Диапазон рабочих температур -10 ... +40°С Габаритные размеры 65 х 65 х 160 мм Масса не более 0,7 кг -
