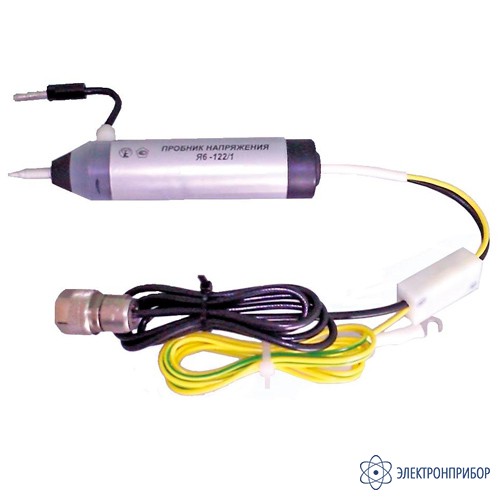

Я6-122/1 — пробник напряжения (от 150 кГц до 300 МГц)
Код товара: 37555-
Назначение пробника напряжения (от 150 кГц до 300 МГц) Я6 - 122/1:
Я6-122/1 предназначен для измерения напряжения индустриальных радиопомех в диапазоне частот от 0,15 до 300 МГц.

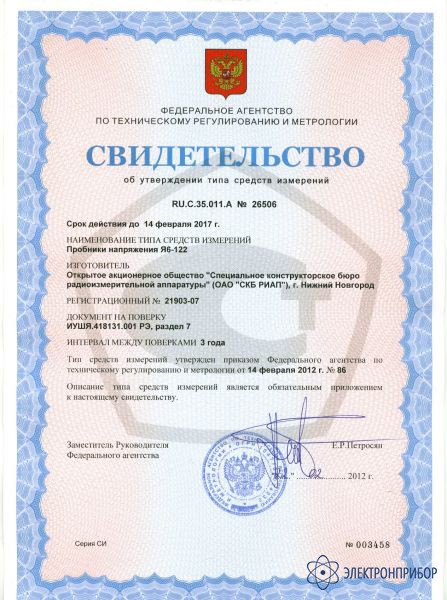

К каждому эквиваленту прилагается Свидетельство о поверке средства измерений, выданное органом Ростехрегулирования. -
Технические характеристики пробника напряжения (от 150 кГц до 300 МГц) Я6 - 122/1
Параметр Значение Вид пробника Однопроводной
тип 1 по ГОСТ Р 51319Рабочий диапазон частот 150 кГц – 300 МГц Модуль полного входного сопротивления полосах частот, Ом:
- от 0,15 до 30 кГц
- от 30,0 до 110 МГц
- от 110 до 300 МГц
150 ±20
150 ±30
150 (-30...+50)Выходное сопротивление, Ом 50 Максимальное напряжение провод-земля, В:
- постоянное
- переменное, частоты 50 Гц и 400 Гц
500
250Фазовый угол в полосах частот, град:
- от 0,15 до 30 МГц
- от 30,0 до 110 МГц
- от 110 до 300 МГц
от минус 30 до плюс 30
от минус 40 до плюс 10
от минус 40 до плюс 40Коэффициент калибровки в диапазоне частот, дБ:
- от 0,15 до 100 МГц
- от 100 до 200 МГц
- от 200 до 300 МГц
15,4
15,8
16,5Погрешность коэффициента калибровки, дБ:
- до 100 МГц
- от 100 МГц до 300 МГц
не более 1
не более 1,2Габаритные размеры, мм не более Ø29 х 152 Масса, кг не более 0,5 -
Комплект поставки Я6-122/1
№ Наименование Количество 1 Пробник напряжения Я6-122/1 1 -
