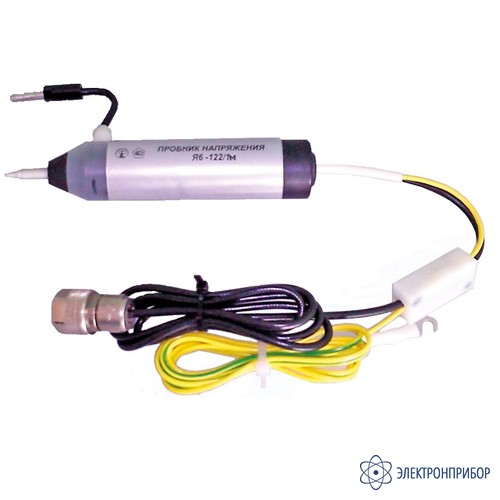

Я6-122/1М — пробник напряжения
Код товара: 44343-
Назначение пробника напряжения Я6-122/1М:
Пробник напряжения Я6-122/1М предназначен для измерения напряжения индустриальных радиопомех в электрических цепях в диапазоне частот от 0,009 до 1000 МГц в соответствие требованиям по ГОСТ Р 51319-99.
-
Технические характеристики пробника напряжения Я6-122/1М:
Параметр Значение Вид пробника Однопроводной
тип 2 по ГОСТ Р 51319-99Рабочий диапазон частот от 9 кГц до 1000 МГц Модуль полного входного сопротивления полосах частот, Ом:
- от 9 до 30 кГц
- от 0,03 до 30 МГц
- от 30,0 до 110 МГц
- от 110 до 1000 МГц
1500 +500/-200
1500 ± 200
не менее 1000
не менее 500Максимальное напряжение провод-земля, В:
- постоянное
- переменное, частоты 50 Гц
- переменное, частоты 400 Гц
500
250
140Фазовый угол в полосах частот, град:
- от 9 до 150 кГц
- от 0,15 до 30 МГц
- от 30,0 до 110 МГц
- от 110 до 1000 МГц
не регламентируется
от минус 30 до плюс 30
от минус 40 до плюс 40
не регламентируетсяКоэффициент калибровки в диапазоне частот, дБ:
- от 9 кГц до 1000 МГц
30,0Пределы допускаемой относительной погрешности коэффициента калибровки в диапазоне частот, дБ:
- от 9 кГц до 30 кГц
- от 0,03 до 110 МГц
- от 110 до 300 МГц
- от 300 до 1000 МГц
+2/-1
±1,0
±1,5
±2,0Габаритные размеры не более Ø30 х 160 Масса не более 0,5 -
Комплект поставки Я6-122/1М
№ Наименование Количество 1 Пробник напряжения Я6-122/1М 1 -
Совместимость с Я6-122/1М
