КШЗ-1 S-16, КШЗ 1 S 16

Заземления переносные

КШЗ-1 S-16 — заземление со штангами для установки с земли

Код товара: 28913
  • Является модификацией КШЗ-1

    Сертификаты

    Описание заземления со штангами для установки с земли КШЗ-1:

    Заземление переносное линейное с комплектом штанг для установки с земли КШЗ-1 предназначено для защиты работающих на отключенных участках воздушных линий напряжением 1 кВ без подъема на опору, непосредственно с поверхности земли.

    Заземление выполнено со штангами телескопической конструкции. Данная конструкция позволяет быстро подготавливать заземление к работе без лишних операций по соединению звеньев штанги и быстро выбирать удобную длину штанги для установки заземления. В комплект входит универсальный указатель высокого напряжения, который также поставляется на телескопической штанге.

    Контакт заземляемого провода с заземлением производится через гравитационный зажим, сочетающий легкость установки и снятия с надежностью крепления при динамическом ударе. Съём фазного зажима с провода ВЛ не предполагает удерживания провода дополнительной изолирующей штангой. Конструкция зажима позволяют избежать «скатывания» заземления даже при установке в местах провиса провода.

    Постановка заземления может обеспечиться одним человеком.

    Продукция соответствует ГОСТ 51853, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в собственной аккредитованной лаборатории производителя.

  • Технические характеристики заземления со штангами для установки с земли КШЗ-1 S-16:

    Параметр Значение
    КШЗ-1 S-16 КШЗ-1 S-25
    Сечения заземляющего провода, мм2 16 25
    Номинальное рабочее напряжение, кВ 1
    Количество фаз (лучей), шт 5
    Количество телескопических алюминиевых штанг с гравитационными фазными зажимами, шт 5
    Количество звеньев алюминиевой штанги, шт 3
    Количество телескопических изолирующих штанг для постановки, шт 1
    Количество звеньев изолирующей штанги, шт 2
    Суммарная длина проводящей части штанги, мм 4330
    Длина изолирующего звена, мм 2000
    Длина рукоятки, мм 1000
    Длина алюминиевой штанги в собранном виде, мм 1720
    Длина изолирующей штанги в собранном виде, мм 1690
    Длина межфазных проводов, м 6,0
    Длина заземляющего спуска, м 4,0
    Условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздуха
    от -45°C до +45°C
    до 80% при 20°C

    Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.

    Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика.

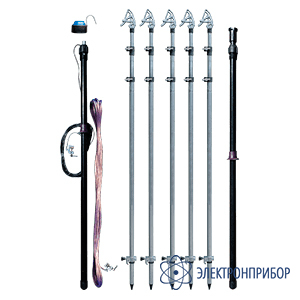

  • Комплект поставки КШЗ-1 S-16

    № Наименование Количество
    1 Алюминиевые телескопические штанги с гравитационными фазными зажимами 5
    2 Удлиняющее алюминиевое звено 1
    3 Изолирующая телескопическая штанга для постановки 1
    4 Провод заземления с заземляющей струбциной 1
    5 Блок индикации указателя низкого напряжения УНН Ш 1
    6 Штанга изолирующая телескопическая указателя напряжения 1
    7 Чехол 1
    8 Паспорт 1
