Описание заземления со штангами для установки с земли КШЗ 1-10:

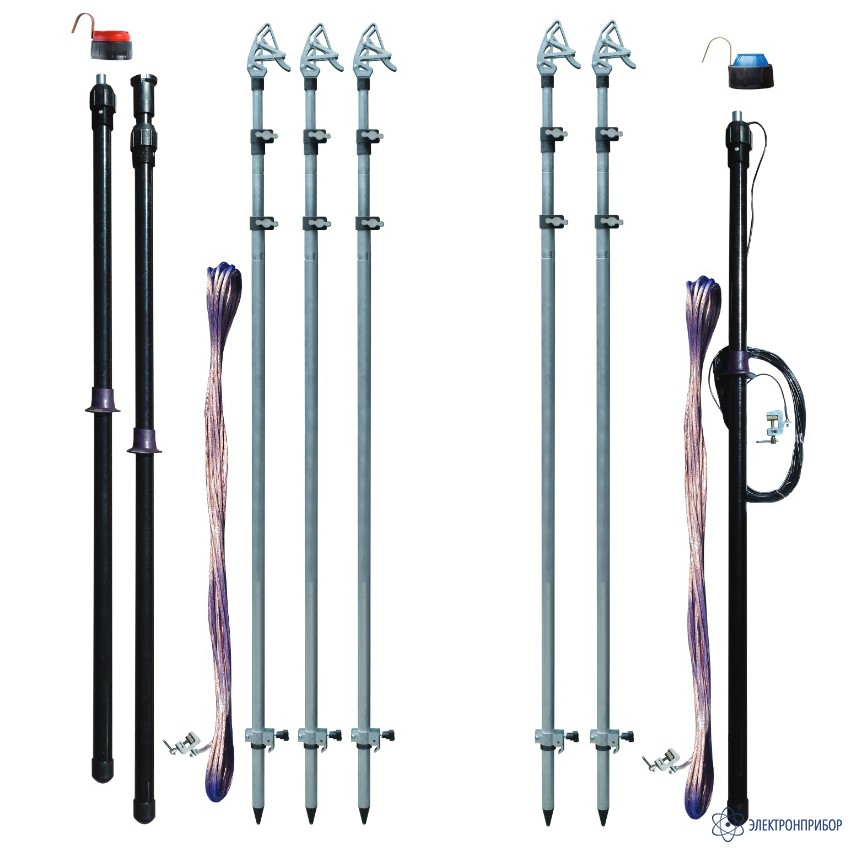

Заземление переносное линейное КШЗ 1-10 с комплектом штанг для установки с земли предназначено для защиты работающих на отключенных участках воздушных линий напряжением 1-10 кВ без подъема на опору, непосредственно с поверхности земли.
Заземление выполнено со штангами телескопической конструкции. Данная конструкция позволяет быстро подготавливать заземление к работе без лишних операций по соединению звеньев штанги и быстро выбирать удобную длину штанги для установки заземления. В комплект входит универсальный двухполюсный указатель низкого напряжения и указатель высокого напряжения, которые также поставляются на телескопической штанге.
Контакт заземляемого провода с заземлением производится через гравитационный зажим, сочетающий легкость установки и снятия с надежностью крепления при динамическом ударе. Съём фазного зажима с провода ВЛ не предполагает удерживания провода дополнительной изолирующей штангой. Конструкция зажима позволяют избежать «скатывания» заземления даже при установке в местах провиса провода.
Постановка заземления может обеспечиться одним человеком.
Продукция соответствует ГОСТ 51853, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в собственной аккредитованной лаборатории производителя.
Технические характеристики заземления со штангами для установки с земли КШЗ 1-10:
Параметр
Значение
Номинальное рабочее напряжение, кВ
1 – 10
Количество фаз, шт
5
Количество телескопических алюминиевых штанг с гравитационными фазными зажимами, шт
5
Количество звеньев алюминиевой штанги, шт
3
Количество телескопических изолирующих штанг для постановки, шт
1
Количество звеньев изолирующей штанги, шт
2
Суммарная длина проводящей части штанги, мм
4330
Длина изолирующего звена, мм
2000
Длина рукоятки, мм
1000
Длина алюминиевой штанги в собранном виде, мм
1720
Длина изолирующей штанги в собранном виде, мм
1690
Длина межфазных проводов, м
6,0
Длина заземляющего спуска, м
4,0
Сечения заземляющего провода, мм2
16, 25, 35
Условия эксплуатации:
- температура окружающего воздуха
- относительная влажность воздуха
от -45°C до +45°C
до 80% при 20°C
Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика.
Комплект поставки КШЗ 1-10
№
Наименование
Количество
1
Алюминиевые телескопические штанги с гравитационными фазными зажимами
