КШЗУ0410Н, КШЗУ 04 10 Н, КШЗУ-0-4-10-Н

Заземления переносные

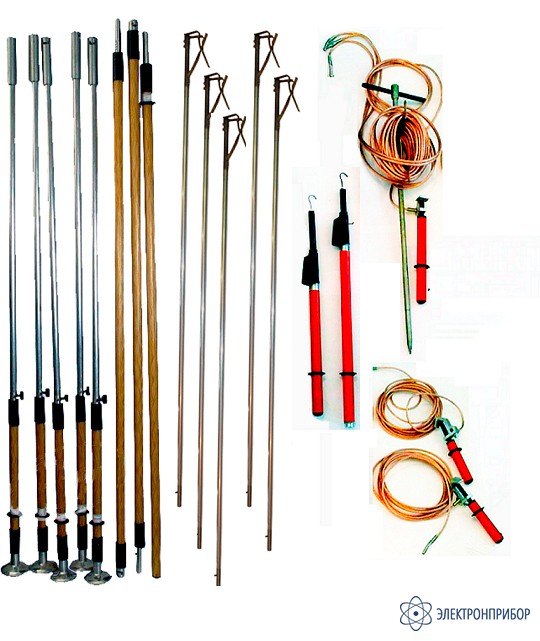

КШЗУ-0,4-10Н — комплект штанг для заземления воздушных линий 0,4-10 кВ универсальные

Код товара: 43013

  • Технические характеристики комплекта штанг для заземления воздушных линий 0,4-10 кВ универсальных КШЗУ-0,4-10Н:

    Комплект штанг для заземления ВЛ 0,4-10 кВ КШЗУ-0,4-10Н предназначен для заземления проводов отключенных ВЛ напряжением 0,4-10 кВ непосредственно с поверхности земли, а с указателями напряжения также для проверки наличия или отсутсвия напряжения на воздушных линиях, при температуре от -45°С до +45°С и относительной  влажности воздуха не выше 80% при 20°С.

  • Технические характеристики комплекта штанг для заземления воздушных линий 0,4-10 кВ универсальных КШЗУ-0,4-10Н:

    Параметр Значение
    Общие характеристики
    Номинальное напряжение заземляемых ВЛ, кВ 0,4 – 10
    Общая длина заземляющей штанги, мм 8000
    Общая длина изолирующих секций, мм 5000
    Сечение заземляющего провода, мм² 16; 25
    Длина 3-х лучевого заземляющего провода (S=25 mm²), м 8 х 3
    Длина провода струбцины (S=25 mm²), м 4,0
    Длина заземляющего провода (S=16 mm²), м 8
    Ток термической стойкости металлической штанги с заземляющим спуском (S=25мм2) в течении 3 сек. кА 3,6
    Ток электродинамической стойкости, кА 22
    Ток термической стойкости металлической штанги с заземляющим спуском (S=16мм2) в течении 3 сек. кА 2,3
    Ток электродинамической стойкости, кА 14
    Размеры заземляющего электрода, мм 30х200х1100
    Транспортная длина, мм, не более 1700
    Масса заземляющего электрода с кабелем, кг, не более 13
    Масса комплекта штанг, кг, не более 18
    Условия эксплуатации
    Температура от -45°С до +45°С
    Относительной влажности воздуха, не более 80% при 20°С

  • Комплект поставки КШЗУ-0,4-10Н

    № Наименование Количество
    1. Комплект штанг для заземления воздушных линий 0,4-10 кВ универсальные КШЗУ-0,4-10Н 1
