ПЗ330500 (сеч. 25мм2), ПЗ 330 500 (сеч. 25мм2)

Заземления переносные

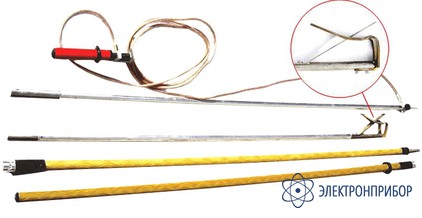

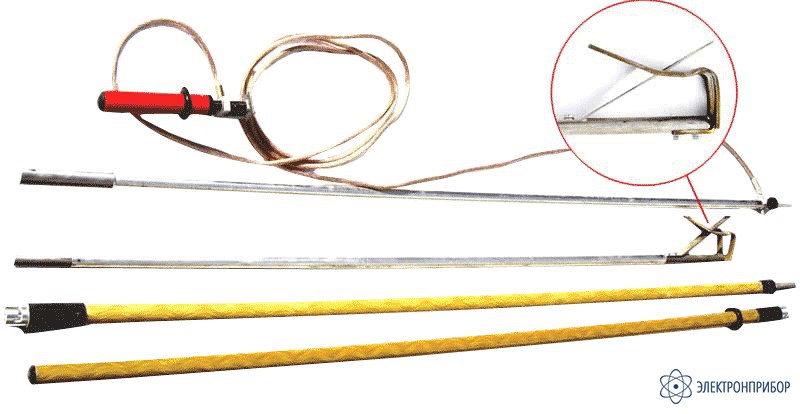

ПЗ-330-500Н (сеч. 25мм2) — заземление переносное для раздельного заземления проводов каждой фазы на воздушных линиях 330-500кВ

Код товара: 27044

  • Описание заземления переносного для раздельного заземления проводов каждой фазы на воздушных линиях ПЗ-330-500Н (сеч. 25мм2):

    Предназначено для защиты работающих на отключенных участках ВЛ на случай ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения и обеспечивает возможность наложения и снятия заземления на провода.

    Допустимый диапазон рабочих температур от -45°С до +45°С.
    Относительная влажность до 80% при 20°С.

  • Технические характеристики заземления переносного для раздельного заземления проводов каждой фазы на воздушных линиях ПЗ-330-500Н (сеч. 25мм2):

    Параметр Значение
    Общие характеристики
    Номинальное напряжение заземляемых ВЛ, кВ 330-500
    Длина рукоятки с изолир. частью, мм 2x1650
    Длина звеньев металлических, мм 2x1500
    Общая длина штанги в собранном виде, мм 6400
    Сечение медного заземляющего провода, мм 25
    Длина провода заземляющего, мм 4500
    Ток термической стойкости в течении 3 с, кА 3,6
    Ток электродинамической стойкости, кА 22
    Габаритные размеры (в упаковке) мм 1700х180х180
    Масса, кг, не более 5,3
    Заземление выпускается также с сечением провода 35мм, 50 мм, 70 мм, 95 мм, 120 мм
    Условия эксплуатации
    Температура от -45°C до +45°C
    Относительная влажность воздуха, не более 80% при 20°С

  • Комплект поставки ПЗ-330-500Н (сеч. 25мм2)

    № Наименование Количество
    1. Заземление переносное для раздельного заземления проводов каждой фазы на воздушных линиях 330-500кВ ПЗ-330-500Н (сеч. 25мм2) 1
