Заземления переносные

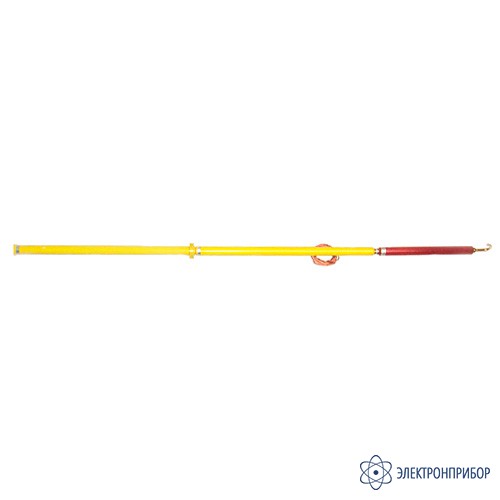

ШПР-100 — штанга переносных заземлений с демпфирующим резистором РД 100/15

Код товара: 43065
  • в наличии

    Назначение штанги переносных заземлений ШПР-100:

    Штанга переносных заземлений типа ШПР-100 предназначена для оперативного наложения заземления в высоковольтных испытательных схемах со значениями испытательных напряжений до 100 кВ.

    Штанга полностью соответствует требованиям ГОСТ 20494-2001.

    ШПР-100 снабженна демпфирующим резистором РД 100/15, который устанавливается между изолирующей и рабочей частями штанги с помощью винтовых соединений, штанга может применяться для снятия остаточного потенциала с объектов испытаний, имеющих значительную емкость.

  • Технические характеристики штанги переносных заземлений ШПР-100:

    Параметр Значение
    Электрическая прочность изолирующей части, кВ* 100
    Длина изолирующей части, мм, не менее 700
    Длина рукоятки, мм 700
    Механическая прочность на разрыв, Н, не менее 1000
    Площадь сечения заземляющего проводника, мм² 6
    Длина заземляющего проводника, м 5
    Габаритные размеры (без резистора), мм 60x60x1600
    Масса, кг 1,5
    Диапазон рабочих температур от минус 45 до 40 °С
    Относительная влажность воздуха при 25 °С до 98 %

    * — Испытательное напряжение частоты 50 Гц, время приложения - 5 минут.

  • Комплект поставки ШПР-100

    № Наименование Количество
    1 Штанга переносных заземлений ШПР-100 1
    2 Заземляющий проводник 1
    3 Руководство по эксплуатации 1
    4 Демпфирующий резистор РД 100/15 1
