ЗПЛ10, ЗПЛ 10
ЗПЛ-10 — заземление переносное линейное
Код товара: 40806-
-
Гарантия
2 года
-
Производитель
Сертификаты
Назначение заземления переносного линейного ЗПЛ-10:
Заземления ЗПЛ-10 предназначены для защиты работающих на отключенных участках ВЛ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Переносные заземления до 10 кВ обеспечивают возможность наложения и снятия заземления на провода ВЛ сечением от 10 до 150 мм2.

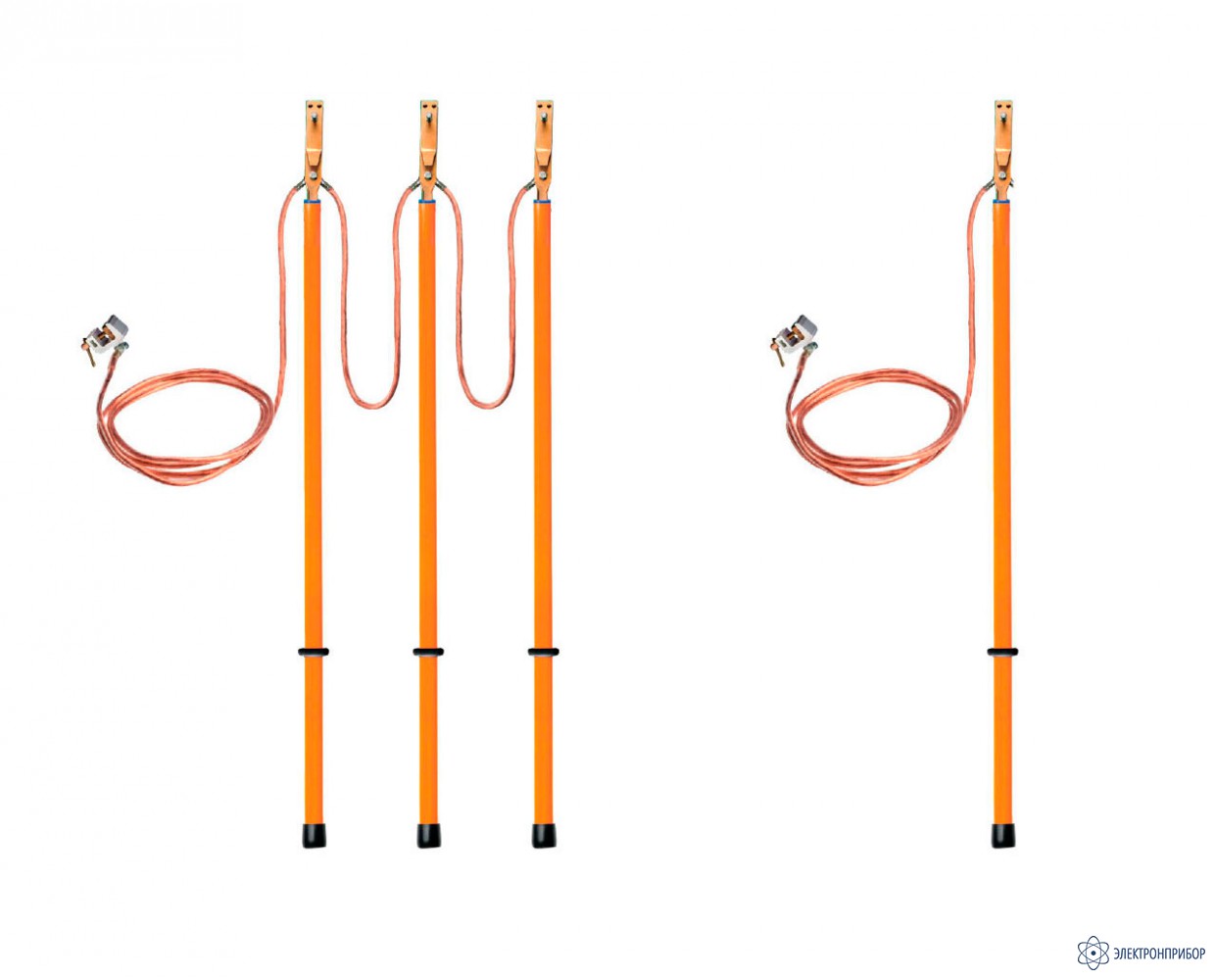

Заземления ЗПЛ-10 поставляются в исполнении с тремя штангами и маркировкой ЗПЛ-10-3/3-ХХ, или с одной штангой ЗПЛ-10-1/1-ХХ, где ЗПЛ — тип изделия, 10 — класс напряжения, 3/3 (1/1) — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Заземления с сечением до 150 мм2 поставляются с фазным прищепочным зажимом ФЗ-1, выполненным из стали. Заземления с большими сечениями поставляются с фазным винтовым зажимом ФЗ-3, выполненным из электротехнического экструзионного алюминия. Также возможна комплектация комбинированным прищепочно-винтовым фазным зажимом ФЗ-2.
-
-
Технические характеристики заземления переносного линейного ЗПЛ-10:
Тип заземления Тип зажима Количество штанг Сечение провода,
мм2Длина межфазного
провода, мДлина заземляющего
спуска, мОднофазное исполнение ЗПЛ-10-1/1-25 прищепка 1 25 ― 10 ЗПЛ-10-1/1-35 прищепка 1 35 ― 10 ЗПЛ-10-1/1-50 винтовой 1 50 ― 10 ЗПЛ-10-1/1-70 винтовой 1 70 ― 10 ЗПЛ-10-1/1-95 винтовой 1 95 ― 10 ЗПЛ-10-1/1-120 винтовой 1 120 — 10 ЗПЛ-10-1/1-150 винтовой 1 150 — 10 ЗПЛ-10-1/1-25 комбинированного типа 1 25 — 10 ЗПЛ-10-1/1-35 комбинированного типа 1 35 — 10 ЗПЛ-10-1/1-50 комбинированного типа 1 50 — 10 ЗПЛ-10-1/1-70 комбинированного типа 1 70 — 10 ЗПЛ-10-1/1-95 комбинированного типа 1 95 — 10 Трехфазное исполнение ЗПЛ-10-3/3-25 прищепка 3 25 1,6 10 ЗПЛ-10-3/3-35 прищепка 3 35 1,6 10 ЗПЛ-10-3/3-50 винтовой 3 50 1,6 10 ЗПЛ-10-3/3-70 винтовой 3 70 1,6 10 ЗПЛ-10-3/3-95 винтовой 3 95 1,6 10 ЗПЛ-10-3/3-120 винтовой 3 120 1,6 10 ЗПЛ-10-3/3-150 винтовой 3 150 1,6 10 ЗПЛ-10-3/3-25 комбинированного типа 3 25 1,6 10 ЗПЛ-10-3/3-35 комбинированного типа 3 35 1,6 10 ЗПЛ-10-3/3-50 комбинированного типа 3 50 1,6 10 ЗПЛ-10-3/3-70 комбинированного типа 3 70 1,6 10 ЗПЛ-10-3/3-95 комбинированного типа 3 95 1,6 10 Общие характеристики Параметр Значение Номинальное рабочее напряжение, кВ 10 Длина изолирующей части, мм 700 Длина рукоятки, мм 300 Варианты фазных зажимов:
- для сечений 16 и 35 мм2
- для сечений 16 – 95 мм2
- для всех сечений
ФЗ-1 стальной прищепочный
ФЗ-2 алюминиевый комбинированного типа
ФЗ-3 алюминиевый винтовойУсловия эксплуатации:
- температура, °С
- влажность при температуре, %
от -45 до +45
до 80 при 20 °С -
Комплект поставки ЗПЛ-10
№ Наименование ЗПЛ-10-1/1-25
ЗПЛ-10-1/1-35
ЗПЛ-10-1/1-50
ЗПЛ-10-1/1-70
ЗПЛ-10-1/1-95
ЗПЛ-10-1/1-120
ЗПЛ-10-1/1-150
ЗПЛ-10-1/1-25
ЗПЛ-10-1/1-35
ЗПЛ-10-1/1-50
ЗПЛ-10-1/1-70
ЗПЛ-10-1/1-95ЗПЛ-10-3/3-25
ЗПЛ-10-3/3-35
ЗПЛ-10-3/3-50
ЗПЛ-10-3/3-70
ЗПЛ-10-3/3-95
ЗПЛ-10-3/3-120
ЗПЛ-10-3/3-150
ЗПЛ-10-3/3-25
ЗПЛ-10-3/3-35
ЗПЛ-10-3/3-50
ЗПЛ-10-3/3-70
ЗПЛ-10-3/3-951 Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-10 в выбранном исполнении 1 1 2 Штанга переносного заземления 1 3 3 Чехол для штанг 1 1 4 Сумка 1 1 5 Паспорт 1 1 -
Модификации ЗПЛ-10
-
ЗПЛ-10-1/1-70, заземление переносное линейное однофазное (фазный зажим комбинированного типа)
Снят с производства
Подобрать аналог
-
ЗПЛ-10-1/1-95, заземление переносное линейное однофазное (фазный зажим комбинированного типа)
Снят с производства
Подобрать аналог
-
ЗПЛ-10-3/3-70, заземление переносное линейное трехфазное (фазный зажим комбинированного типа)
Снят с производства
Подобрать аналог
-
ЗПЛ-10-3/3-95, заземление переносное линейное трехфазное (фазный зажим комбинированного типа)
Снят с производства
Подобрать аналог
-
