Заземления переносные

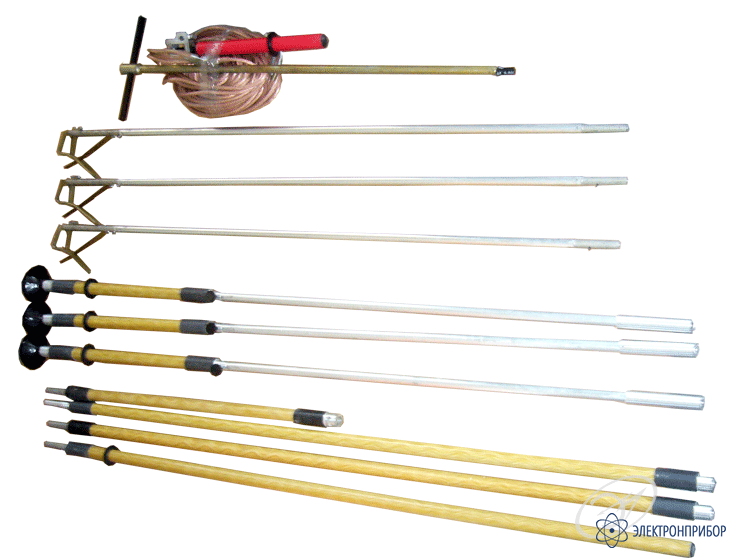

ЗПЛ-10Н-1Ш — заземление для установки с земли

Код товара: 35501

  • Назначение заземления ЗПЛ-10Н-1Ш:

    Заземление ЗПЛ-10Н-1Ш предназначено для заземления проводов отключенных ВЛ напряжением 6 – 10 кВ непосредственно с поверхности земли, при температуре от -45°С до +45°С и относительной влажности воздуха не выше 80 % (при +20°С ).

  • Технические характеристики заземления ЗПЛ-10Н-1Ш:

    Параметр Значение
    Номинальное напряжение заземляемых ВЛ, кВ 6-10
    Общая длина изолирующей штанги для наложения заземляющих штанг, мм 5100
    Общая длина изолирующей штанги для наложения заземляющих штанг с дополнительным звеном, мм 5950
    Длина рукоятки 3–х секционной изолирующей штанги, мм 1500
    Сечение заземляющего провода, мм2 25
    Длина заземляющего спуска, м 8,0
    Ток термической стойкости заземляющей штанги, 3сек , кА 3,6
    Ток электродинамической стойкости, кА 22
    Размеры заземлителя, мм Ф1000х200х20
    Транспортная длина, мм, не более  1800
    Масса, кг, не более  18

  • Комплект поставки ЗПЛ-10Н-1Ш

    № Наименование Количество
    1 Заземление для установки с земли ЗПЛ-10Н-1Ш 1
