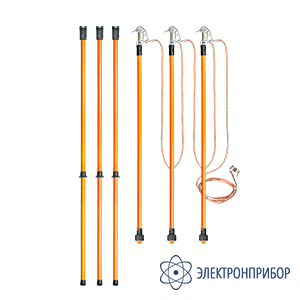

Описание заземления переносного линейного ЗПЛ-220:
Предназначены для заземления проводов отключенных воздушных линий (ВЛ) электропередачи напряжением 220 кВ. Поставляется в исполнении с тремя штангами и маркировкой ЗПЛ-220-3/3-ХХ, или с одной штангой ЗПЛ-220-1/1-ХХ где ЗПЛ — тип изделия, 220 — класс напряжения, 3/3 (1/1) — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Заземления поставляются с фазным винтовым зажимом ФЗ-3.
Технические характеристики заземления переносного линейного трехфазного ЗПЛ-220-3/3-70:
Параметр
Значение
Номинальное напряжение, кВ
220
Количество фаз (лучей), шт
3
Количество штанг, шт
3
Длина межфазных проводов, м
9
Длина заземляющего спуска, м
15
Длина изолирующей части штанги, мм
2500
Длина рукоятки, мм
800
Сечение провода, мм2
70
Варианты фазных зажимов для всех сечений
ФЗ-3 алюминиевый винтовой
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, °С
от -45 до +45
до 80% при 20 °С
Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
Комплект поставки ЗПЛ-220-3/3-70
№
Наименование
Количество
1
Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-220-3/3-70
