ЗПЛ220, ЗПЛ 220
Заземления переносные

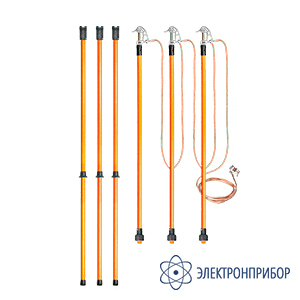

ЗПЛ-220 — заземление переносное линейное
Код товара: 40805-
-
Гарантия
2 года
-
Производитель
Сертификаты
Описание заземления переносного линейного ЗПЛ-220:
Предназначены для заземления проводов отключенных воздушных линий (ВЛ) электропередачи напряжением 220 кВ. Поставляется в исполнении с тремя штангами и маркировкой ЗПЛ-220-3/3-ХХ, или с одной штангой ЗПЛ-220-1/1-ХХ где ЗПЛ — тип изделия, 220 — класс напряжения, 3/3 (1/1) — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Заземления поставляются с фазным винтовым зажимом ФЗ-3.
-
-
Технические характеристики заземления переносного линейного ЗПЛ-220:
Параметр ЗПЛ-220-3/3-25 ЗПЛ-220-3/3-35 ЗПЛ-220-3/3-50 ЗПЛ-220-3/3-70 ЗПЛ-220-3/3-95 ЗПЛ-220-3/3-120 ЗПЛ-220-3/3-150 Номинальное напряжение, кВ 220 Сечение провода, мм2 25 35 50 70 95 120 150 Количество фаз (лучей), шт 3 Количество штанг, шт 3 Длина межфазных проводов, м 9 Длина заземляющего спуска, м 15 Длина изолирующей части штанги, мм 2500 Длина рукоятки, мм 800 Варианты фазных зажимов для всех сечений ФЗ-3 алюминиевый винтовой Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, °С
от -45 до +45
до 80% при 20 °СПараметр ЗПЛ-220-1/1-25 ЗПЛ-220-1/1-35 ЗПЛ-220-1/1-50 ЗПЛ-220-1/1-70 ЗПЛ-220-1/1-95 ЗПЛ-220-1/1-
120ЗПЛ-220-1/1-150 Номинальное напряжение, кВ 220 Сечение провода, мм2 25 35 50 70 95 120 150 Количество фаз (лучей), шт 1 Количество штанг, шт 1 Длина заземляющего спуска, м 15 Длина изолирующей части штанги, мм 2500 Длина рукоятки, мм 800 Варианты фазных зажимов для всех сечений ФЗ-3 алюминиевый винтовой Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, °С
от -45 до +45
до 80% при 20 °СПримечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
-
Комплект поставки ЗПЛ-220
№ Наименование ЗПЛ-220-1/1-25
ЗПЛ-220-1/1-35
ЗПЛ-220-1/1-50
ЗПЛ-220-1/1-70
ЗПЛ-220-1/1-95
ЗПЛ-220-1/1-120
ЗПЛ-220-1/1-150ЗПЛ-220-3/3-25
ЗПЛ-220-3/3-35
ЗПЛ-220-3/3-50
ЗПЛ-220-3/3-70
ЗПЛ-220-3/3-95
ЗПЛ-220-3/3-120
ЗПЛ-220-3/3-1501 Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-220 в выбранном исполнении 1 1 2 Штанга переносного заземления 1 3 3 Чехол для штанг 1 1 4 Сумка 1 1 5 Паспорт 1 1 -
