ЗПЛ-35, ЗПЛ 35, ЗПЛ35
ЗПЛ-35 — заземление переносное линейное
Код товара: 40831-
-
Гарантия
2 года
-
Производитель
Сертификаты
Назначение заземления переносного линейного ЗПЛ-35:

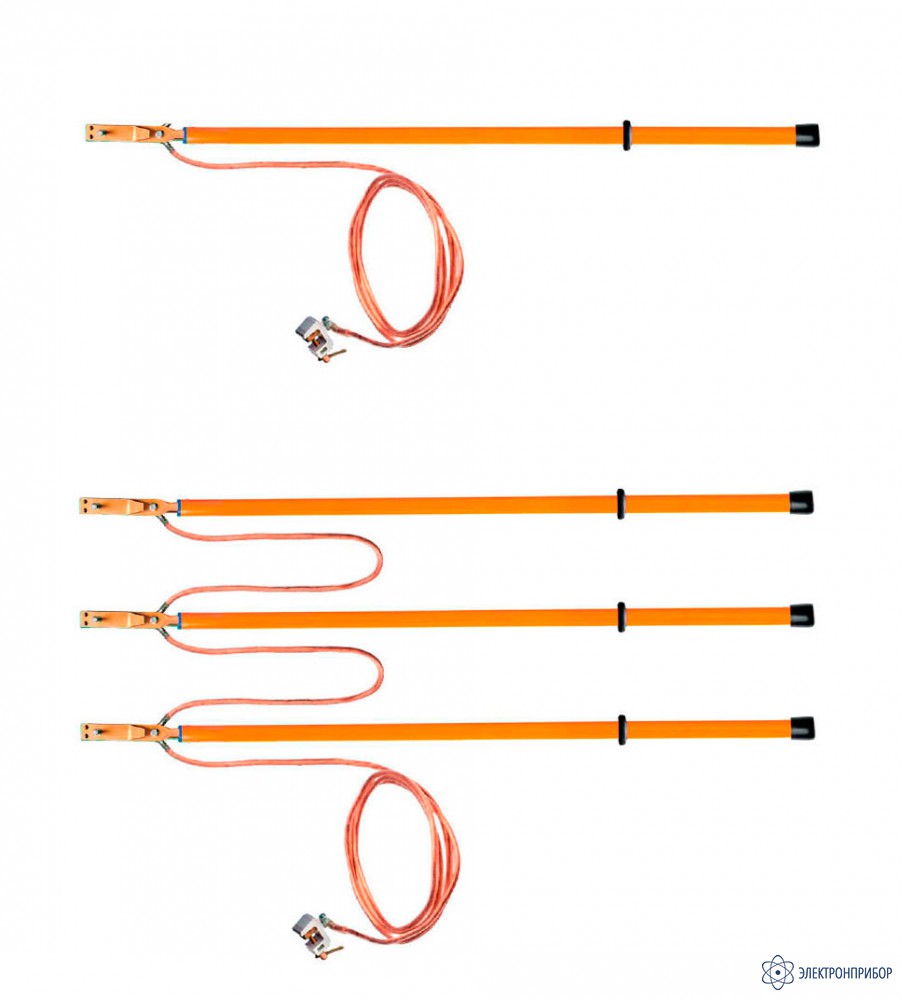

Заземления ЗПЛ-35 предназначены для заземления проводов отключенных воздушных линий (ВЛ) электропередачи напряжением 35 кВ. Поставляется в исполнении с тремя штангами и маркировкой ЗПЛ-35-3/3-ХХ, или с одной штангой ЗПЛ-35-1/1-ХХ, где ЗПЛ — тип изделия, 35 — класс напряжения, 3/3 (1/1) — количество лучей (фаз) и количество штанг, а ХХ — сечение заземляющего провода. Заземления поставляются с фазным винтовым зажимом ФЗ-3, выполненным из электротехнического экструзионного алюминия.
Продукция соответствует ГОСТ 51853, СТО ПАО «Россети» 34.01-30.1-001-2016, испытана в собственной аккредитованной лаборатории производителя.
-
-
Технические характеристики заземления переносного линейного ЗПЛ-35:
Тип заземления Количество
штангСечение
провода,
мм2Длина
межфазного
провода, мДлина
заземляющего
спуска, мТрехфазное исполнение ЗПЛ-35-3/3-25 3 25 4,8 12 ЗПЛ-35-3/3-35 3 35 4,8 12 ЗПЛ-35-3/3-50 3 50 4,8 12 ЗПЛ-35-3/3-70 3 70 4,8 12 ЗПЛ-35-3/3-95 3 95 4,8 12 ЗПЛ-35-3/3-120 3 120 4,8 12 ЗПЛ-35-3/3-150 3 150 4,8 12 Однофазное исполнение ЗПЛ-35-1/1-25 1 25 ― 12 ЗПЛ-35-1/1-35 1 35 ― 12 ЗПЛ-35-1/1-50 1 50 ― 12 ЗПЛ-35-1/1-70 1 70 ― 12 ЗПЛ-35-1/1-95 1 95 ― 12 ЗПЛ-35-1/1-120 1 120 ― 12 ЗПЛ-35-1/1-150 1 150 ― 12 Общие характеристики Параметр Значение Номинальное напряжение, кВ 35 Длина изолирующей части штанги, мм 1100 Длина рукоятки, мм 400 Сечения заземляющего провода, мм2 25, 35, 50, 70, 95, 120, 150 Варианты фазных зажимов для всех сечений ФЗ-3 алюминиевый винтовой Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, °С
от -45 до +45
до 80% при 20 °СПримечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.
-
Комплект поставки ЗПЛ-35
№ Наименование ЗПЛ-35-1/1-25
ЗПЛ-35-1/1-35
ЗПЛ-35-1/1-50
ЗПЛ-35-1/1-70
ЗПЛ-35-1/1-95
ЗПЛ-35-1/1-120
ЗПЛ-35-1/1-150ЗПЛ-35-3/3-25
ЗПЛ-35-3/3-35
ЗПЛ-35-3/3-50
ЗПЛ-35-3/3-70
ЗПЛ-35-3/3-95
ЗПЛ-35-3/3-120
ЗПЛ-35-3/3-1501 Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПЛ-35 в выбранном исполнении 1 1 2 Штанга переносного заземления 1 3 3 Чехол для штанг 1 1 4 Сумка 1 1 5 Паспорт 1 1 -
