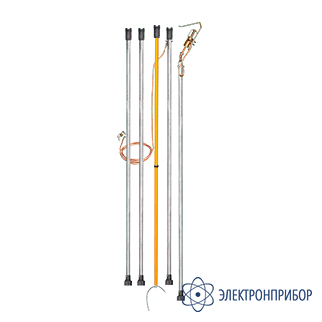

ЗПЛШМ-1150 S-25 — заземление переносное линейное с металлическими штангами

Код товара: 28919
  • Является модификацией ЗПЛШМ-1150

    Сертификаты

    Назначение заземления переносного линейного с металлическими штангами ЗПЛШМ-1150:

    Заземление переносное линейное с металлическими штангами ЗПЛШМ-1150 применяются в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) и в распределительных устройствах (РУ) постоянного и переменного тока промышленной частоты напряжением 1150 кВ включительно и предназначены для защиты работающих на отключенных участках ВЛ при непредусмотренном появлении на этих участках фазного или наведенного напряжения.

    Поставляется в однофазном исполнении с одной штангой и маркировкой ЗПЛШМ 1150 S-ХХ, где ЗПЛШМ — тип изделия, 1150 — класс напряжения, а ХХ — сечение заземляющего провода.

    Заземление представляет собой конструкцию, состоящую из следующих основных узлов:

    • контактная часть, выполненная в виде пружинного зажима ФЗ-7 с фиксацией (и ФЗ-9 без фиксации), связанного с металлическим звеном штанги механически — с помощью карданного соединения и электрически — с помощью гибкой медной перемычки, а также струбцины на конце гибкого провода (заземляющего спуска). Зажим устанавливается на провод или трубчатую шину путем резкого защелкивания подпружиненным прижимом с его последующей фиксацией (только ФЗ-7) для предотвращения случайного сброса заземления;
    • токопроводящая часть, представляющая собой штангу с металлическими звеньями, электрически соединенную с гибким проводом;
    • изолирующая часть, выполненная в виде диэлектрической штанги с рукояткой, связанной с токопроводящей частью резьбовой соединительной втулкой с накидной гайкой из стеклонаполненного полиамида.

  • Технические характеристики заземления переносного линейного с металлическими штангами ЗПЛШМ-1150 S-25:

    Параметр Значение
    Номинальное рабочее напряжение, кВ 1150
    Длина заземляющего спуска, м 3,0
    Сечение заземляющего провода, мм2, не менее 25
    Количество штанг, шт. 1
    Длина изолирующей части штанги, мм 1000
    Длина рукоятки штанги, мм 1000
    Количество металлических звеньев штанги, шт. 4
    Длина металлического звена штанги, м 2
    Общая длина штанги, м 10
    Длина изолирующего фала (поставляется по отдельному заказу), м 12,0
    Длина поддерживающего фала, м 1,0
    Варианты фазных зажимов ФЗ-7 пружинный зажим с механической фиксацией (для снятия заземления необходимо провернуть штангу вокруг своей оси влево)
    ФЗ-9 пружинный зажим (зажим удерживается только силой пружины)
    Условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздуха
    от -45°C до +45°C
    до 80% при 20°C

  • Комплект поставки ЗПЛШМ-1150 S-25

    № Наименование Количество
    1 Заземляющий провод с фазными зажимами и заземляющей струбциной 1
    2 Штанга переносного заземления 1
    3 Поддерживающий файл 1
    4 Чехол 1
    5 Паспорт 1

    Дополнительная комплектация ЗПЛШМ-110-220

    (Поставляется за отдельную плату)

    № Наименование
    1 Изолирующий фал
