ЗПП/1, ЗПП1, ЗПП 1

Заземления переносные

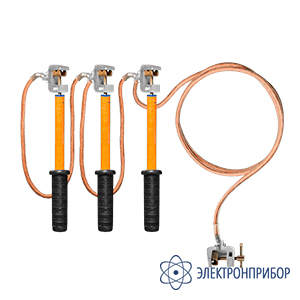

ЗПП-1 — заземление переносное подстанционное

Код товара: 42443
  • в наличии
    8 вариантов исполнения

    Сертификаты

    Область применения заземления переносного подстанционного ЗПП-1:

    Заземление ЗПП-1 является средством коллективной защиты от поражения электрическим током и предназначено для защиты работающих на отключенных участках распредустройств напряжением 1 кВ от ошибочно поданного на этот участок напряжения или появления на нем наведенного напряжения путем создания короткозамкнутой перемычки между фазными шинами и землей. Поставляются с фазными винтовыми зажимами из экструзионного алюминия уменьшенных габаритов для удобства работы в ячейках 1 кВ. Стандартное исполнение с тремя несъёмными штангами и маркировкой ЗПП-1-3/3-ХХ, где ЗПП — тип изделия, 1 — класс напряжения, 3/3 — количество фаз и количество штанг, а ХХ — сечение заземляющего провода. Поставляются с проводом сечением 16, 25, 35, 50, 70, 95, 120 или 150 мм2.

  • Технические характеристики заземления переносного линейного ЗПП-1:

    Тип заземления Количество
    штанг    		 Сечение
    провода,
    мм2       		 Длина
    межфазного
    провода, м    		 Длина
    заземляющего
    спуска, м    		 Количество фаз Количество зажимов, шт
    Однофазное исполнение
    ЗПП-1-3/3-16 3 16 0,4 2 3 3
    ЗПП-1-3/3-25 3 25 0,4 2 3 3
    ЗПП-1-3/3-35 3 35 0,4 2 3 3
    ЗПП-1-3/3-50 3 50 0,4 2 3 3
    ЗПП-1-3/3-70 3 70 0,4 2 3 3
    ЗПП-1-3/3-95 3 95 0,4 2 3 3
    ЗПП-1-3/3-120 3 120 0,4 2 3 3
    ЗПП-1-3/3-150 3 150 0,4 2 3 3
    Общие характеристики
    Параметр Значение
    Номинальное рабочее напряжение, кВ 1
    Длина изолирующей части, мм 120
    Длина рукоятки, мм 120
    Варианты фазных зажимов
    - для сечений 16-50 мм2
    - для всех сечений
    ФЗ-4 алюминиевый винтовой зажим уменьшенных габаритов
    ФЗ-6 алюминиевый винтовой зажим для плоской шины
    Условия эксплуатации:
    - температура, °С
    - влажность при температуре 25 °С, %
    от -45 до +45
    до 80

    Примечание: указанные технические характеристики соответствуют стандартному исполнению по ГОСТ и СТО ПАО «Россети». В соответствии с пожеланиями заказчика или техническим заданием, параметры могут быть изменены.

  • Комплект поставки ЗПП-1

    № Наименование Количество
    1 Заземляющий провод с фазными зажимами и заземляющей струбциной ЗПП-1 (тип фазного зажима в зависимости от исполнения) 1
    2 Штанга переносного заземления 1
    3 Сумка 1
    4 Паспорт 1

  • Модификации ЗПП-1

    Подберите модификацию по параметрам

    Сечение провода, мм2
    Очистить

  • Файлы для ЗПП-1

Файлы для ЗПП-1
