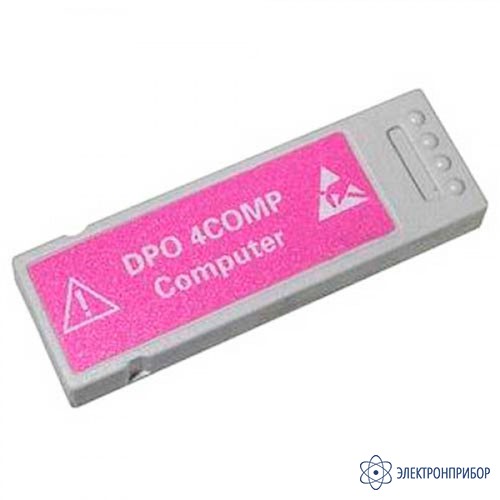

DPO4COMP — модуль анализа RS232
Код товара: 33306-
-
Производитель
Назначение модуля анализа и запуска по сигналам компьютерных последовательных шин DPO4COMP:
Модуль анализа и запуска по сигналам компьютерных последовательных шин DPO4COMP позволяет осуществлять запуск по пакетам, передаваемым по шинам RS-232/422/485/UART, а также предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени.
Входы сигнала – любой канал 1 - 4, любой цифровой входной канал D0 - D15.
Запуск по стартовому биту передачи, стартовому биту приема, концу передаваемого пакета, концу принимаемого пакета, передаваемым данным, принимаемым данным, ошибке четности передачи и ошибке четности приема при скорости до 10 Мбит/с.
Рекомендуемые пробники – RS-232/UART: несимметричный; RS-422/485: дифференциальный.
Подходит для серии MDO/MSO/DPO4000.
-
-
Совместимость с DPO4COMP
